7 ویژگی استفاده از Pogo Pin
کانکتورهای بارگذاری شده با پین های پوگو (همچنین به عنوان اتصال دهنده های پین پوگو نیز شناخته می شوند) به تدریج محبوب می شوند و در محصولات تولید کنندگان مشهور معروف مورد استفاده قرار می گیرند. به عنوان مثال اپل و مایکروسافت.
درباره منشا پوگو پین
به عنوان 7 دلیل ذکر شده در عنوان، در ادامه به طور خلاصه منشاء پین pogo توضیح داده شده است. کانکتورها به طور کلی برای بیش از 50 سال استفاده می شوند. مهندسان با سابقه بیشتر در ابتدا پین های پوگو را توصیه نمی کردند. آنها بر این باور بودند که استفاده از پینهای پوگو ناپایدار، جریان کم، حساس به هر گونه لرزشی است و برای سایر تجهیزات انتقال داده مناسب نیست.
از آنجایی که صنعت تست نیمه هادی در سال های اخیر رونق گرفته است، عملکرد پین های آزمایشی فنری به طور قابل توجهی بهبود یافته است. در پاسخ به توسعه فناوری، اندازه محصول باید به حداقل برسد. برای برآوردن مشخصات کانکتور، پین های تست فرآیند نیمه هادی بر روی کانکتورهای پین pogo اعمال می شود. پین پوگو ساخته شده توسط پروب میانی تقریباً کمتر از 2 میلی متر است و کمتر از 0.1 میلی متر نادر است.
تعجب می کنید که چرا کانکتورهای پین pogo این روزها بسیار محبوب هستند؟
چرا برای بسیاری از برنامه ها قابل اجرا است؟ اجازه بدهید به شما بگویم!
1. هزینه نسبتاً کمتر
اکثر کانکتورها از فرآیند مهر زنی استفاده می کنند که در آن ورق فلزی با استفاده از ماژول ها به شکل مناسبی در می آید. برای آشنایی با این فرآیند روی این ویدیو کلیک کنید!
در مقابل، پینهای پوگو از فرآیند چرخش برای چرخاندن سریع استوک فلزی بدون خراش اضافی انتهای آن استفاده میکنند. تفاوت بین این دو فرآیند هزینه ساخت ماژول ها است. ماژول ها می توانند تا 5 دلار قیمت داشته باشند،000، و البته اینها در هزینه گنجانده شده اند و یکی از عواملی هستند که بر قیمت محصول تأثیر می گذارند. هزینه به صورت زیر محاسبه می شود:
قیمت کانکتور به اضافه هزینه/مقدار ماژول=قیمت نهایی برای هر واحد اتصال
0.4USD به علاوه 3500USD/10.000=0.75USD
به خصوص برای تعداد کمی از کانکتورها که نیاز به سفارشی سازی دارند، کانکتورهای فنری کارآمدترین جایگزین هستند. در مثال نشان داده شده، اسپرد می تواند تا 80 درصد افزایش یابد.
2. بهبود تجربه کاربری
کانکتورهای فنری بسیار راحت هستند و در محصولات اپل، ما کاملاً مطمئن هستیم که این مورد است. وقتی برای اولین بار از شارژر مغناطیسی تبلت اپل استفاده کردم، کاملا گیج شدم. تا زمانی که به نوت بوک نزدیک باشد، شارژر مستقیماً به رایانه متصل می شود که استفاده از آن بسیار راحت است و طراحی هوشمندانه ای دارد.
هنگامی که این محصولات کمی بهبود یابند، می توانند نتایج چشمگیری برای مصرف کنندگان ایجاد کنند و مشتریان وفادار بیشتری را به برند جذب کنند. پینهای پوگو، بهویژه با استفاده از استفاده خودکار و مداوم، تجربه مشتری را افزایش میدهند.
3. مناسب تر برای استفاده در اندازه کوچک
اکثر کانکتورها پایدار هستند اما نسبتاً حجیم هستند، در غیر این صورت کوچک هستند اما به راحتی آسیب می بینند. با این حال، کانکتور فنری دو مزیت فوق را ترکیب می کند و اندازه آن بسیار کوچک است، اما می تواند 1،000،000 بار استفاده را تحمل کند. هنگامی که فنر سیم پیچ به طور یکنواخت فشرده می شود، فنر فشار را در خم افزایش می دهد. با توجه به طراحی خاص فنر داخلی، می تواند مزایای اندازه و پایداری کوچک را حفظ کند.
4. گزینه ای با بیشترین طول عمر
کانکتورهایی که پین های پوگو را حمل می کنند بسیار بادوام هستند. برخلاف سایر کانکتورها، هنگامی که پینهای پوگو به صورت عمودی فشرده میشوند، همه اجزا میتوانند مقدار مشخصی از سایش هر جزء را در طول فرآیند پرس کاهش دهند. مشکل این است که وقتی کانکتور وارد می شود، خراش هایی در دو طرف ایجاد می شود که پوشش سطح را از بین می برد، ظرفیت حمل جریان را کاهش می دهد و به طور جدی بر نیروی بیشتر مورد نیاز برای استفاده از کانکتور پلاگین تأثیر می گذارد. با این حال، هنگامی که اجزای پین پوگو ساییده می شوند، بدون اینکه متقاطع بر محور سوزن و لوله سوزن تأثیر بگذارند، مهندس نیروی اصطکاک ایجاد شده در داخل را محدود و مشخص می کند.
5. تحمل تحمل بالا
کانکتور پین pogo فضای سفر بالاتری نسبت به ساختار داخلی کانکتور عمومی فراهم می کند و به مهندسان و کاربران در هنگام استفاده از کانکتور آزادی عمل بالایی می دهد و خطای ساخت باعث ایجاد مشکلات زیادی نمی شود. به عنوان مثال، در مورد شراکت گوشی هوشمند G6 الجی، مشکل نقص عملکرد حسگر اثر انگشت در پشت گوشی وجود داشت. هنگامی که کاربر حسگر اثر انگشت را لمس می کند، کانکتور فنری تخت کوچک داخل تلفن همراه به سیستم تلفن همراه باز می گردد. در مناطق گرم، پوسته پلاستیکی پشتی منبسط می شود تا محل اتصال را از رابط جدا کند. برای جلوگیری از اتصال از پینهای پوگو استفاده کنید. ضربه بیش از حدی که دستگاه در حین استفاده ایجاد میکند و منجر به آسیب میشود.
6. آسان برای مونتاژ

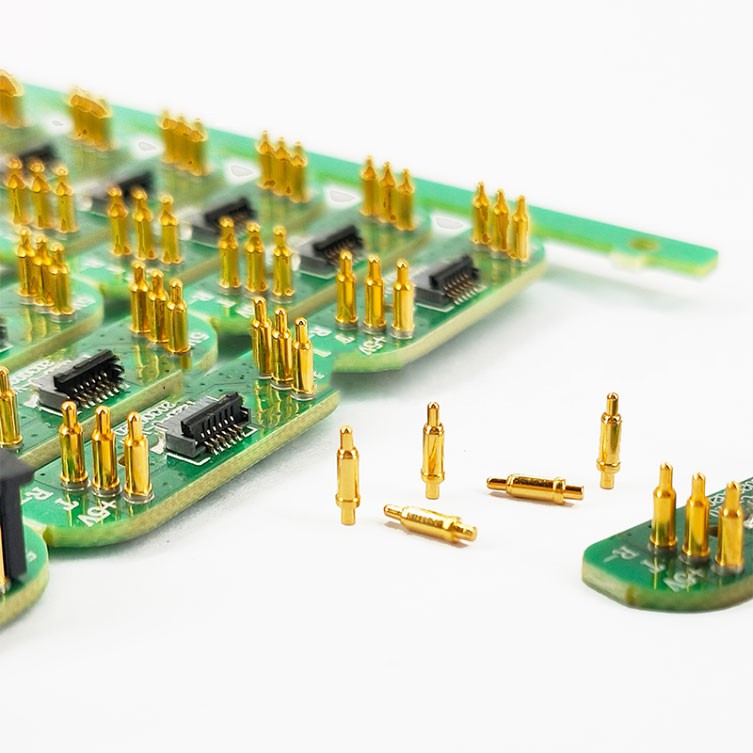

روشی که مهندسان مونتاژ می کنند، مهم ترین نکته در طراحی است. برای ساخت کانکتورهای عمومی نیاز به فرآیندهای اضافی و هزینه های گران قیمت است در حالی که استفاده از پین های pogo برای اتصالات برد به برد نیازی به تکمیل خاصی ندارد.
در فرآیند مونتاژ با انعطاف پذیری بالا، قطعات را می توان به سرعت مونتاژ کرد، به همین دلیل است که پین های پوگو بهترین انتخاب هستند. ما همچنین پینهای pogo را با عملکرد پیچ ارائه میکنیم که مهندسین را قادر میسازد تا عملکردهای نصب و اتصال را با هم ترکیب کنند.
7. جریان ثابت را ارائه دهید

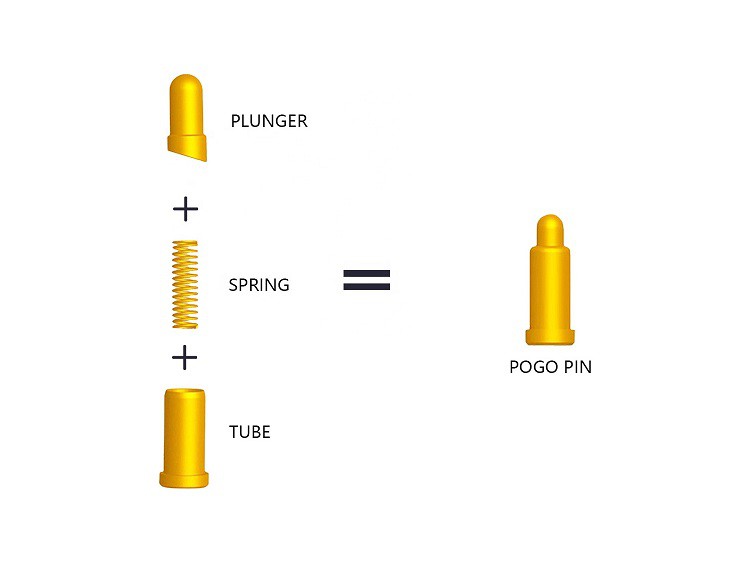

در نهایت، پین pogo جریان پایدار غیرقابل تصوری را فراهم می کند و می تواند به طور مستقل با نیروی فنر و طراحی خاص مونتاژ شود. هنگامی که نیروی الاستیک افزایش می یابد، اکستروژن شفت سوزن در داخل لوله سوزن پایدارتر خواهد بود و هدایت الکتریکی بهتری خواهد داشت.
طراحی پین پوگو با جریان بالا می تواند جریان را پایدارتر کند. اگر قطعی لحظه ای ایجاد شود، عبور جریان از فنر باعث سوختن فنر و در نهایت باعث از کار افتادن سوزن می شود. بنابراین با افزایش تعداد نقاط تماس بین محور سوزن و لوله سوزن، احتمال قطع شدن آنی کاهش می یابد.
