مفهوم طراحی پایه،طراحی پیستون وارتفاع کار از پوگو پین
مفهوم اصلی طراحی Pogo Pin (کانکتور فنری):
ویژگی های الکتریکی به طور فعال مسیری را با کمترین مقاومت برای هدایت جریان پیدا می کند، بهترین شرایط
جریان از محور سوزن به دیواره لوله بیرونی و سپس به PCB هدایت می شود. در این زمان، مقدار مقاومت کوچکترین است.
طراحی پایه پیستون Pogo Pin (کانکتور فنری):
دم تعصب
طراحی Bias Tail رایجترین و ارزانترین طراحی با تعادل مناسب بین عملکرد، قیمت و اندازه است. این طراحی می تواند امپدانس پایین را تضمین کند.
مزیت: مقاومت کم و پایدار
مته پشت
دریل پشتی معمولاً در محیطی با اتصالات کوچک مانند هدفون های بی سیم، گوشی های هوشمند یا دستگاه های کوچک اینترنت اشیا استفاده می شود. اندازه کوچک می تواند نیازهای کشسانی مشتریان را برآورده کند زیرا طول فنر این طرح می تواند از طول لوله سوزن بیشتر شود. در برخی موارد که فضا محدود است.
طراحی مخروطی
این نوع طراحی بهترین انتخاب برای کانکتوری است که نیاز به تمرکز بالا دارد، زیرا فنر را می توان به بهترین شکل روی پین دم مخروطی محور پین قرار داد. دم مخروطی در پایین محور پین در داخل فنر قرار می گیرد تا لرزش محور پین را کاهش دهد. مزیت: چرخش آسان، چولگی کم، هزینه کم.
طراحی توپ
طراحی توپ بهترین گزینه برای محیط های چالش برانگیز مانند ماشین های سنگین، شارژ و کاربردهای پزشکی است، تماس پایدارتر است و جریان بالا مهم است.
مزیت: مقاومت پایدار، می تواند از جریان بالا عبور کند

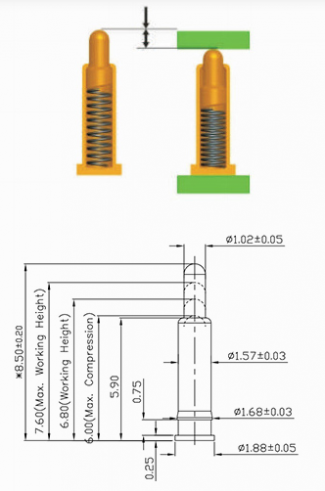

ارتفاع کار پایه Pogo Pin (کانکتور فنری):
به طور کلی، مقدار فشرده سازی در حین کار 2/3 کل سفر است، اگر مقدار فشرده سازی کافی باشد، نیروی مثبت بسیار کم است بنابراین امپدانس پایدار نیست.
استفاده از پین پوگو در ارتفاع کار، دوام و عملکرد کانکتور را به میزان قابل توجهی افزایش می دهد.
صفحه تماس باتری یا انگشت طلایی که پین پوگو را به هم متصل می کند باید عاری از آلودگی، اکسیداسیون و غیره باشد.
لطفاً استفاده را در محدوده مشخصات ذکر شده در نقشه محدود کنید.
