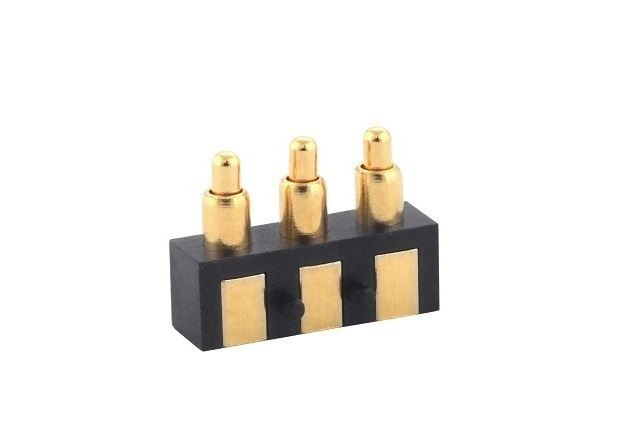

عملکرد اصلی پین تماسی Spring Pogo
پین کانکتورهای تماسی فنری Pogo نقش اتصال را در محصولات الکترونیکی ایفا می کند و در زمینه های هوافضا، نظامی، پزشکی و سایر زمینه ها استفاده می شود. اجازه دهید' با هم به عملکرد آن نگاهی بیندازیم.
عملکرد اصلی کانکتور به عملکرد مکانیکی، عملکرد الکتریکی و عملکرد محیطی تقسیم می شود.
2. خواص مکانیکی
نیروی وارد کردن و استخراج از ویژگی های مکانیکی مهم است. نیروی درج و استخراج به نیروی درج و نیروی استخراج (که به آن نیروی جداسازی نیز میگویند) تقسیم میشود، الزامات این دو متفاوت است. در استانداردهای مربوطه مقرراتی برای حداکثر نیروی وارد کردن و حداقل نیروی جداسازی وجود دارد. بنابراین، از منظر استفاده، نیروی وارد کردن کوچکتر از ساختار نیروی درج LIF کم و ساختار ZIF نیروی غیر درج است. اگر نیروی جداسازی خیلی کم باشد، تماس پین Pogo قابل اعتماد خواهد بود.
یکی دیگر از عملکردهای مکانیکی مهم، عمر مکانیکی کانکتور پین تماسی اسپرینگ Pogo است. در واقع عمر مکانیکی یک شاخص دوام است که در استاندارد ملی GB5095 به آن عملیات مکانیکی گفته می شود. از یک درج و حذف به عنوان یک چرخه استفاده می کند و اینکه آیا کانکتور می تواند به طور معمول عملکرد اتصال خود را (مانند مقدار مقاومت تماس) پس از چرخه درج و حذف مشخص شده تکمیل کند، به عنوان منبع قضاوت استفاده می شود. نیروی وارد کردن و استخراج کانکتور به طول عمر مکانیکی، ساختار کنتاکت (میزان فشار مثبت)، کیفیت پوشش (ضریب اصطکاک لغزشی) قسمت تماس و دقت ابعادی کنتاکت مربوط است. (هم ترازی).
سه، عملکرد الکتریکی
خواص الکتریکی خواص الکتریکی اصلی کانکتور عبارتند از مقاومت در برابر تماس، مقاومت عایق و مقاومت دی الکتریک.
1. اتصالات الکتریکی با کیفیت بالا با مقاومت تماس باید با مقاومت تماس کم و پایدار مجهز شوند. مقاومت تماس کانکتور از چند میلی اهم تا ده ها میلی اهم متغیر است.
2. مقاومت عایق معیاری برای عملکرد عایق بین کنتاکت های اتصال دهنده الکتریکی و بین کنتاکت ها و پوسته است و مقدار آن از صدها مگا اهم تا هزاران مگا اهم متغیر است.
3. استحکام دی الکتریک که ولتاژ مقاومت و ولتاژ مقاومت دی الکتریک نیز نامیده می شود، توانایی مقاومت در برابر ولتاژ تست نامی بین کنتاکت های رابط یا بین کنتاکت ها و پوسته است.
