در اینجا یک مقاله پیش نویس در مورد اتصالات پین pogo آمده است:
اتصالات پین پوگو: راه حل فنری برای اتصالات الکتریکی
کانکتورهای پین پوگو که به عنوان کانکتورهای فنری نیز شناخته می شوند، نوعی کانکتور الکتریکی هستند که از پین های فنری برای برقراری تماس و تکمیل مدار استفاده می کنند. آنها معمولاً در تجهیزات الکترونیکی مصرفی و تجهیزات آزمایشی مورد استفاده قرار می گیرند که در آن اتصال قابل اعتمادی مورد نیاز است که به راحتی قابل جفت و جفت شدن باشد.
پین های پوگو چگونه کار می کنند
یک پین پوگو از یک شفت رسانا با یک فنر در داخل تشکیل شده است. نوک آن با یک ماده رسانا مانند طلا روی نیکل برای جلوگیری از خوردگی و بهبود رسانایی آبکاری شده است. فنر "جهش" را فراهم می کند که به پین های پوگو نام آنها را می دهد، که برگرفته از شخصیت کارتونی پوگو است که روی چوب پوگو می پرد.

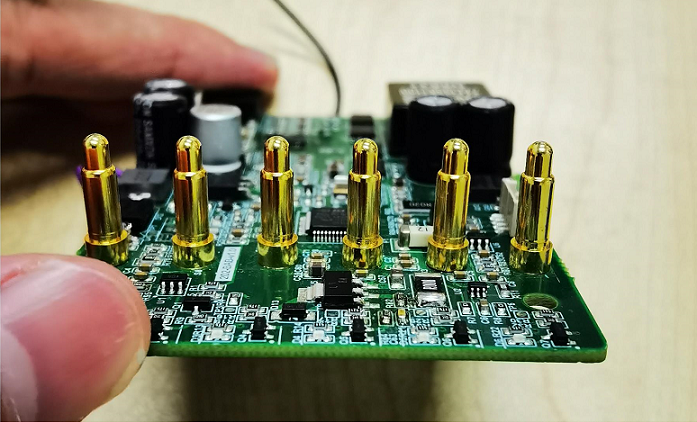

هنگامی که پین پوگو روی یک پد یا پین روی تخته مدار فشار داده می شود، فنر فشرده می شود و نوک رسانا با هم تماس پیدا می کند. فنر نیروی ثابتی را برای حفظ یک اتصال قابل اعتماد اعمال می کند و در عین حال امکان تغییر در ارتفاع یا مسطح بودن جفت را نیز فراهم می کند. هنگامی که جفت نمی شود، فنر جمع می شود و نوک آن را با خیال راحت به داخل محفظه پین می کشد.
مزایای Pogo Pins
پینهای پوگو چندین مزیت را نسبت به سایر انواع کانکتور دارند:
- مقاومت کم در تماس به دلیل آبکاری طلا و فشار فنر
- بدون نیاز به اتصال دستی یا اتصالات بدون جفت
- مقاوم در برابر کثیفی، روغن و سایر آلاینده ها
- می تواند ناهماهنگی جزئی بین سطوح جفت گیری را جبران کند
- عمر طولانی با حداقل سایش پس از چرخه های مکرر جفت گیری
- طراحی ساده بدون محفظه جداگانه یا مکانیزم قفل
برنامه های کاربردی
برخی از برنامه های کاربردی رایج که از اتصالات پین pogo استفاده می کنند عبارتند از:
- تجهیزاتی که نیاز به اتصال موقت به برد مدار دارند را تست کنید
- برنامه نویسان برای نمونه سازی و تولید کم حجم
- مخاطبین باتری در دستگاه های مصرف کننده
- پروب های مورد استفاده برای تست و اشکال زدایی در مدار
- اتصالات بین PCB ها در دستگاه های الکترونیکی که ممکن است نیاز به تعویض بردها برای ارتقا یا تعمیر داشته باشد.
پین های Pogo راه حلی همه کاره و قابل اعتماد برای اتصالات الکتریکی موقت و نیمه دائمی در کاربردهای مختلف ارائه می دهند. طراحی فنری آنها تغییرات را جذب می کند و در برابر چرخه های مکرر جفت گیری مقاومت می کند و آنها را برای نمونه سازی، آزمایش و کاربردهای خدماتی مناسب می کند.
