کابل رابط شارژ جریان بالا 15A-30A
الزامات فنی سازه:
1. کانکتورها شامل سوکت های نر، مادگی و نر هستند. نوع رابط 2P است و فاصله پین مرجع 4.2 میلی متر است.
2. ساختار خارجی سر نر شامل 4 سوراخ پیچ می باشد. اندازه مورد نیاز در شکل زیر نشان داده شده است. سرب نر از جوش سیم سیلیکونی AWG 18# پشتیبانی می کند:
3. انتهای سر ماده به گونه ای طراحی شده است که با لاستیک پوشانده شود و طول پشت سر لاستیکی شده از 5 میلی متر تجاوز نمی کند.
سرب ماده از جوشکاری سیم سیلیکونی 18#AWG پشتیبانی می کند.

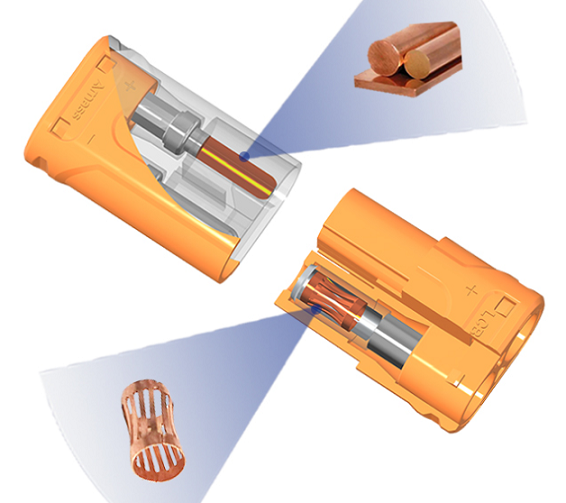

1. سر ماده 2. سر نر 3. صندلی سر نر 4. ساختار درج ضد معکوس مربوط به سرهای نر و ماده و مشخص شده روی پوسته پلاستیکی پلاس
5. اندازه پوسته پلاستیکی صندلی نر مطابق شکل است و نوع پین آن از سیم سیلیکونی 18#AWG نیز پشتیبانی می کند.
6. محدوده مورد نیاز نیروی درج: نیروی استخراج 1~2kg، نیروی درج 2~4kg.
طول کل کمتر یا مساوی 20 میلی متر الزامات فنی الکتریکی:
1. جریان پیوسته 12 ~ 15 آمپر، جریان لحظه ای 25 ~ 30 آمپر.
2. استفاده از ولتاژ کمتر یا مساوی 250 ولت، مقاومت در برابر ولتاژ بزرگتر یا مساوی 1500 ولت.
3. مقاومت تماس کمتر یا مساوی 0.8mΩ، مقاومت عایق بیشتر یا مساوی 500MΩ.
4. سطح قطعات مسی 2U طلا اندود شده است و عمر مفید آن بیش از 1000 برابر است.
5. پشتیبانی از سیم سنج تا 18 # AWG.
6. محدوده مقاومت در برابر دما -25~120 درجه ;
7. درجه ضد شعله UL94-VO, RoHS compliant;
نر φ1,4 مسی 6,2 سیم سیلیکونی زن نشیمنگاه 8,4
