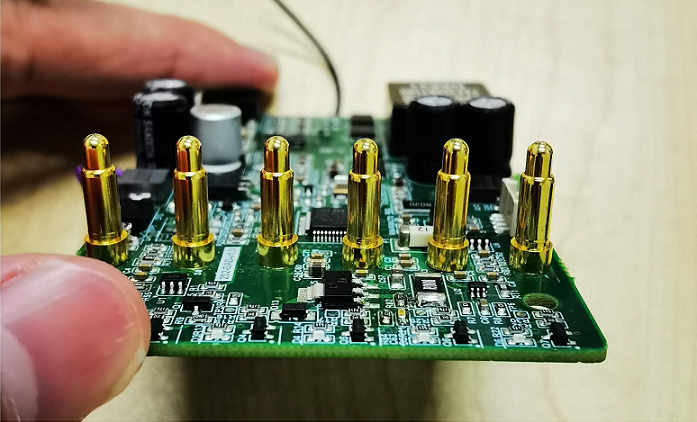

چگونه یک کانکتور پین Pogo مناسب برای کاربردهای سخت افزاری انتخاب کنیم؟
در اینجا چند نکته برای انتخاب کانکتور پین پوگو مناسب برای کاربردهای سخت افزاری آورده شده است:
- تعداد اتصالات مورد نیاز را در نظر بگیرید. پینهای Pogo در پیکربندیهای مختلف با تعداد پینهای مختلف وجود دارند، بنابراین یکی را انتخاب کنید که پینهای کافی برای برنامه شما داشته باشد. گزینه های رایج عبارتند از 2-پین کردن، 4-پین کردن، 6-پین کردن، و غیره.
- به زمین (فاصله) بین پین ها نگاه کنید. زمین باید با فاصله پدهای تماس روی PCB شما مطابقت داشته باشد. گام های رایج 1 میلی متر، 1.27 میلی متر، 2 میلی متر، 2.54 میلی متر و غیره هستند.
- محدوده حرکت/سفر پین را بررسی کنید. این همان اندازه است که پین می تواند برای برقراری تماس گسترش یابد. سکته مغزی طولانی تر امکان تغییر بیشتر در موقعیت PCB را فراهم می کند. 0.5-1سکته مغزی میلیمتری رایج است.
مواد پین و آبکاری را در نظر بگیرید. پین های با روکش طلا بالاترین رسانایی و مقاومت در برابر خوردگی را ارائه می دهند. گزینه های دیگری مانند نیکل، مس یا تنگستن ممکن است بسته به هزینه و نیازهای طول عمر مناسب باشند.
قطر پین مناسب را انتخاب کنید. قطرهای بزرگتر تماس قوی تری ایجاد می کنند. {{0}}.5mm، 0.64mm، و 1mm اندازه های رایج هستند.
- اگر دوام مهم است، به دنبال پینهای پوگو باشید که دارای عمر چرخه بالا هستند. رتبهبندی 100،000 به علاوه چرخه نشاندهنده طول عمر بهتر است.
- مواد مسکن و روش نگهداری را در نظر بگیرید. محفظه های نایلونی یا PBT با پین های فشرده یا لحیم کاری به خوبی کار می کنند. از حفظ سبک لغزشی شل خودداری کنید.
- جریان نامی در هر پین را بررسی کنید. یک پین با حداقل حداکثر جریان مورد انتظار را انتخاب کنید.
- اگر PCB به تراز دقیق نیاز دارد، مجموعه ای با صفحات یا پایه های راهنما تهیه کنید.
یک مجموعه پین نمونه را با PCB خود آزمایش کنید تا قبل از اتصال کامل، اتصال الکتریکی خوب را تأیید کنید.
