نحوه صحیح انتخاب پین پوگو تست

نحوه صحیح انتخاب پین پوگو تست

هر کسی که تا به حال اندازه گیری و آزمایش انجام داده است می داند که داده های دقیق به طراحی و قابلیت های اندازه گیری ابزار تست بستگی دارد. اما تعداد کمی از مردم می دانند که کیفیت طراحی، فرآیند ساخت، سازگاری و مشخصات عملکرد خطوط آزمایش و اتصالات به اندازه ابزارهای آزمایش مهم است. در مرحله بعد، ما بر روی پنج معیار خاص برای انتخاب صحیح سیم های آزمایشی و پین های پوگو فنری تمرکز خواهیم کرد.

اول، ایمنی:

همانند الزامات منبع تغذیه، سرنخ‌های تست ابزار و پین‌های pogo باید الزامات ایمنی سخت‌گیرانه را به دلیل تماس مستقیم با ولتاژهای بزرگ، به ویژه مطابق با الزامات بین‌المللی ولتاژ و دسته IEC1010، یعنی CATI، CAT II، CAT III، یا CATIV برآورده کنند. . سایر الزامات IEC1010 نیز شامل آزمایش گذرا، ولتاژ مقاومت دی الکتریک، یا آزمایش برای تأیید اینکه محصول دارای عایق کافی است و الزامات جریان، فاصله الکتریکی، انگشتان فلزی در معرض فنر و مقاومت در برابر ضربه را برآورده می کند، می باشد. سوزن های تست با کیفیت خوب، همراه با تجهیزات حفاظت فردی مهم مانند دستکش و محافظ چشم، بخشی از اقدامات حفاظتی شخصی تعریف شده در استاندارد NFPA70E را تشکیل می دهند.

دوم، استحکام و دوام:

سرنخ ها و کانکتورهای تست با کیفیت بالا به دلیل اصطکاک روزانه مانند کشیدن، فشار دادن و سوراخ شدن دچار افت عملکرد نمی شوند. هر دو انتهای خط تست باید دارای غلاف های ضد استرس با طراحی خوب باشد. انگشتانه فنر آزمایشی باید فلزی سخت شده باشد که بتواند اتصالات مکرر را تحمل کند و بتواند داده های دقیق را هر بار انتقال دهد.

در مقایسه با مواد ارزان قیمت، سیم مسی بریلیوم قلع‌دار چند رشته‌ای تولید شده به‌خصوص می‌تواند انعطاف‌پذیری، دوام طولانی‌مدت، رسانایی عالی و دقت را ارائه دهد. عوامل دیگر عبارتند از کیفیت جوش داخلی پین پوگو و کانکتور و محدوده دمایی مواد.

سوم، عملکرد طراحی و شاخص ها:

راحت بودن یا نبودن طراحی انگشتانه و گیره تست فنر بسیار مهم است. یک سطح دستگیره راحت و آسان به نگه داشتن سوزن در دست شما کمک می کند و یک گیره فنری قوی اتصال محکم را تضمین می کند. اتصال باید ساده باشد و قطعات منطبق باید بتوانند بدون دردسر و بدون استرس به هم سر بخورند. کنتاکت های کانکتورهای باکیفیت باید کانکتورهای برنجی با نیکل اندود یا روکش طلا باشند، نه فقط برنج ریخته گری. استفاده از کنتاکت های با روکش طلا دقت و مقاومت در برابر اکسیداسیون را فراهم می کند و در نتیجه اتصالی بادوام، ایمن و قابل اعتماد را فراهم می کند.

شاخص طراحی خط تست و انگشتانه فنر باید با ابزار تست منطبق مطابقت داشته باشد. اگر شاخص کوچکتر از ابزار تست باشد، ارزش واقعی ابزار بسیار کاهش می یابد. به عنوان مثال، پهنای باند اسیلوسکوپ 100M است و پهنای باند سوزن اسیلوسکوپ منطبق فقط 50M است، سپس اسیلوسکوپ 50M می شود.

چهارم، برنامه های کاربردی با کارایی بالا:

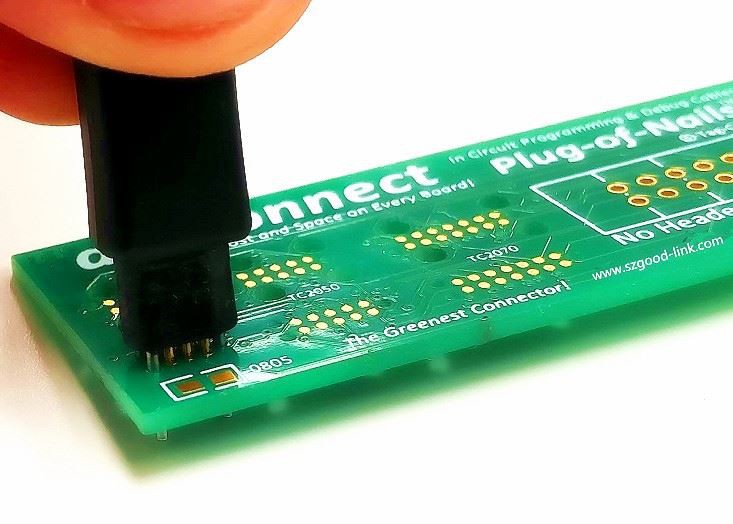

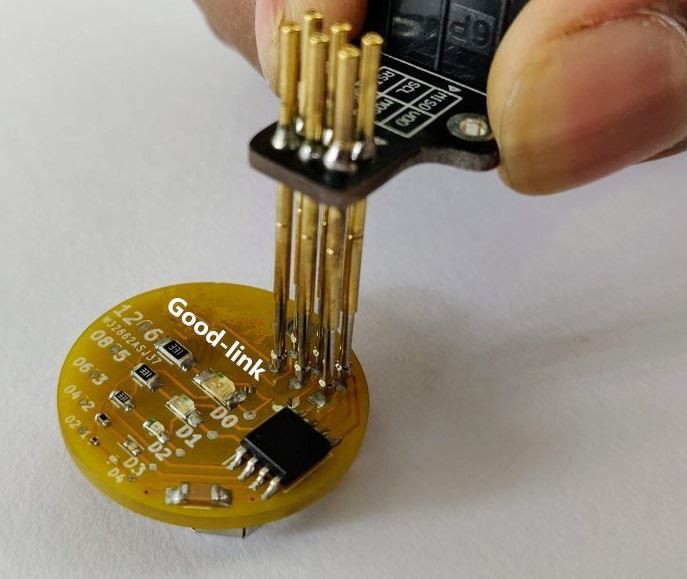

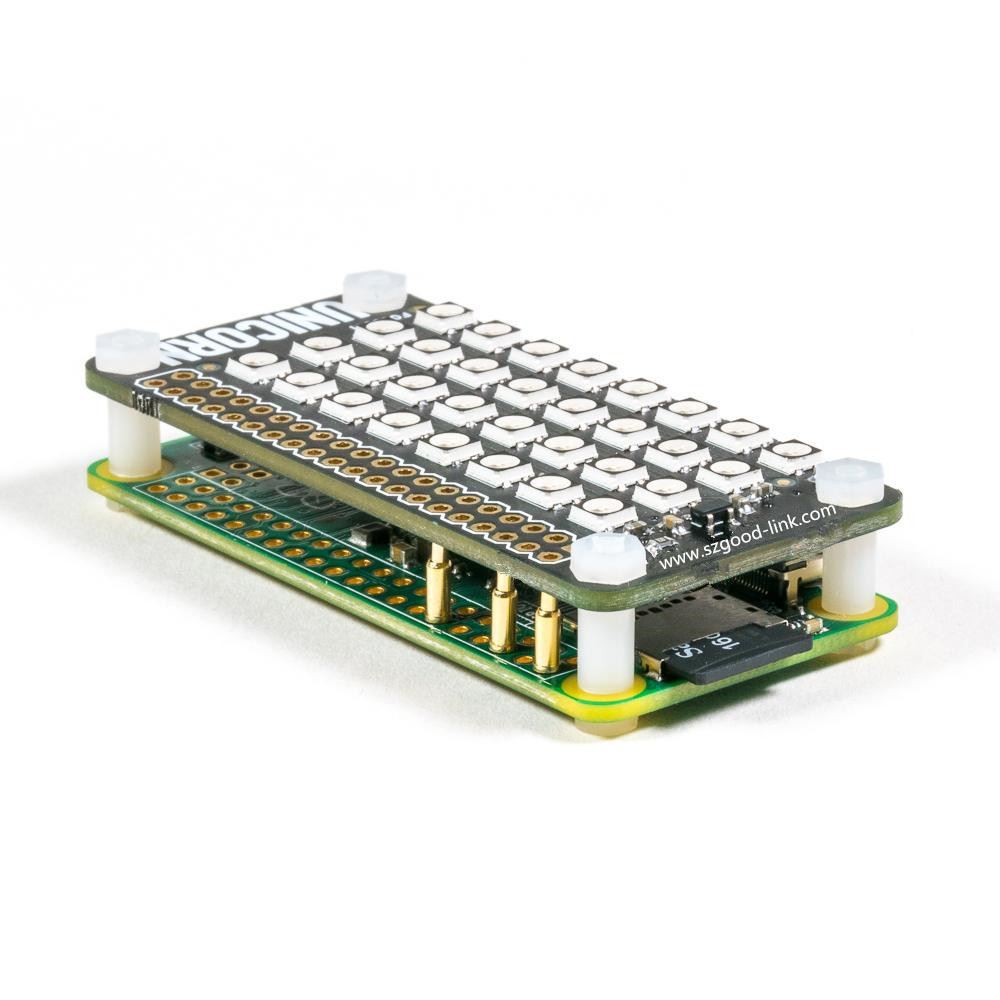

از یک پین پوگو با فنر و یک سوزن ظریف و سبک وزن برای آزمایش مدارهای الکترونیکی گرفته تا یک پین پوگو تیز استیل ضد زنگ و یک سوزن قوی مناسب برای مصارف صنعتی، اکنون طراحی سوزن نیازهای کاربردهای مختلف را در نظر می گیرد. به عنوان مثال، سوزن های تک نقطه ای رایج ترین شکل سوزن هستند. اکثر مترها یک خط تست تک نقطه ای را ارائه می دهند که برای طیف وسیعی از کاربردهای آزمایشی کاملاً مفید است. یک انگشتانه فنری تیز ابزار بهتری برای اندازه گیری نقاط تماس بسیار کوچک در مدارهای با چگالی بالا است. اگرچه به راحتی آسیب می بینند، اما معمولاً پین های پوگو را می توان دوباره تیز کرد زیرا روی آنها آبکاری وجود ندارد.

سوزن با انگشتانه فنری جمع شونده به سیم فولادی ضد زنگ با قطر بسیار نازک متصل می شود. به جز انتهای سوزن، کل سیم توسط یک لایه عایق پوشانده شده است تا از تماس تصادفی از ایجاد اتصال کوتاه و آسیب رساندن به تراشه جلوگیری شود. انگشتانه فنری انبر قلاب برای نگه داشتن اتصال در جای خود مناسب است که برای کار با دست راحت است. برای تست آسان تراشه های آی سی از گیره های تست در اندازه های مختلف استفاده کنید. گیره های تست آی سی ابزاری ایده آل برای کاوش چندین پین روی یک تراشه آی سی هستند. آنها برای پیدا کردن یکی از سیم های تراشه بسیار مناسب هستند. سوزن های SMD را می توان برای تست نقطه ثابت بر روی تخته های نصب سطحی (SMD) استفاده کرد. این نوع آزمایش مستلزم استفاده از یک انگشتانه فنری بسیار نازک و تیز برای نقاط تماس بر روی بردهای مدار بسیار کوچک، مانند گیره‌های تست MINI GRIP-XB/100 می‌باشد. گیره میکرو SMD برای بستن پین های ریز روی تراشه SMD طراحی شده است. کابل آداپتور BNC (سیم پچ کوتاه با سیم های کوچک) نصب کانکتور RF را از روی برد مدار برای تست سیگنال آسان تر می کند.

پنجم، کانکتور اتصال خط آزمایشی:

با توجه به استانداردها، ایمنی و نیازهای واقعی، کانکتور خط تست دارای کاربردهای مختلف و دوشاخه و پریز استاندارد است. به عنوان مثال اسیلوسکوپ دارای کانکتور BNC، مولتی متر دارای کانکتور موزی 4 میلی متری و آنالایزر طیف دارای کانکتور نوع N و غیره است. کاربردهای مختلف کانکتورهای متفاوتی دارند. به منظور تطابق با یکدیگر، آداپتورهای مختلفی (کوپلینگ) در بازار ظاهر شده اند. آداپتور)، آداپتورها (آداپتورها)، کابل های آداپتور، کابل های اتصال، کابل های انشعاب و غیره.

به طور خلاصه، این پنج معیار خاص برای انتخاب صحیح خطوط تست و پین‌های پوگو است که امروز توضیح دادیم. با توجه به این پنج نکته، همه همچنین درک عمیق تری از پین پوگو دارند.
