چگونه پین های پوگو را نصب کنیم؟
تحلیل مشکل طلاکاری غیرعادی پین های پوگو در کانکتورهای پین POGO
پین های پین های پوگو کانکتور POGO PIN معمولا از برنج ساخته می شوند که فلزی بسیار فعال است. هنگامی که در معرض هوا قرار می گیرد، با اکسیژن موجود در هوا واکنش می دهد و سطح آن اکسید می شود.
بنابراین، پینهای پوگو پین پوگو باید روکش شوند، معمولاً روکش طلا، روکش نیکل، روکش روی، روکش نقره و غیره. فرآیند آبکاری
فرآیند آبکاری طلا نقش مهمی در پوشش پین پوگو POGOPIN ایفا می کند. در حال حاضر، آبکاری طلا همچنان در سوراخ های تعداد زیادی از اجزای سوراخ سوزنی با آبکاری بشکه ای و آبکاری ارتعاشی انجام می شود، به جز برخی از پین های پوگو مواد که به طور انتخابی با طلا روکش شده اند. . در سال های اخیر، اندازه کانکتور بیشتر و بیشتر کوچک شده است و کیفیت آبکاری طلا در سوراخ قسمت پین هول برجسته تر شده است. الزامات کیفی کاربران برای لایه طلا نیز روز به روز بالاتر می رود و برخی از کاربران نیز کیفیت ظاهری بالاتر و بالاتری از لایه طلا دارند. حتی در سطوح بسیار بحرانی، این مشکلات رایج کیفیت همیشه می تواند کیفیت روکش طلای کانکتور را بهبود بخشد تا از کیفیت آبکاری طلای کانکتور اطمینان حاصل شود. دلایل این مشکلات کیفی یک به یک مورد بحث قرار می گیرد.
1. رنگ لایه طلاکاری سنجاق پوگو غیر طبیعی است. رنگ لایه طلاکاری سنجاق فنری با رنگ لایه طلای معمولی مغایرت دارد و یا لایه طلایی قسمت های مختلف همان محصول کمکی رنگ متفاوتی دارد. این یکی از رایج ترین مشکلات آبکاری است.
2. تاثیر ناخالصی ها در ماده خام طلا اندود پین پوگو
هنگامی که ناخالصی های وارد شده به محلول آبکاری از تحمل محلول آبکاری طلا فراتر رود، رنگ و روشنایی لایه طلا به سرعت تحت تأثیر قرار می گیرد. اگر تحت تأثیر ناخالصی های آلی قرار گیرد، لایه طلا مات به نظر می رسد. فیلم بسیار تیره است و موقعیت مو ثابت نیست. اگر ناخالصی های فلزی تداخل داشته باشند، محدوده موثر چگالی جریان باریک می شود. آزمایش سلول هال نشان می دهد که چگالی جریان قطعه آزمایش در انتهای پایین یا صفحه در انتهای بالا روشن نیست و در انتهای پایین آبکاری نشده است. با انعکاس اینکه آبکاری قرمز یا حتی سیاه شده است، تغییر رنگ در سوراخ آشکارتر است.
3. چگالی جریان با روکش طلا پین پوگو خیلی زیاد است.
از آنجایی که مساحت کل قسمت آبکاری شده اشتباه محاسبه شده است، مقدار آن بزرگتر از سطح واقعی است، بنابراین مقدار جریان آبکاری طلا بسیار زیاد است، یا زمانی که از آبکاری طلا استفاده می شود، دامنه آبکاری طلا برای کریستالیزه شدن بسیار کم است. تمام یا بخشی از آبکاری طلا در شیار، و به صورت بصری طلا را تماشا کنید. این لایه قرمز است.
روش نصب پین pogo به این صورت است:

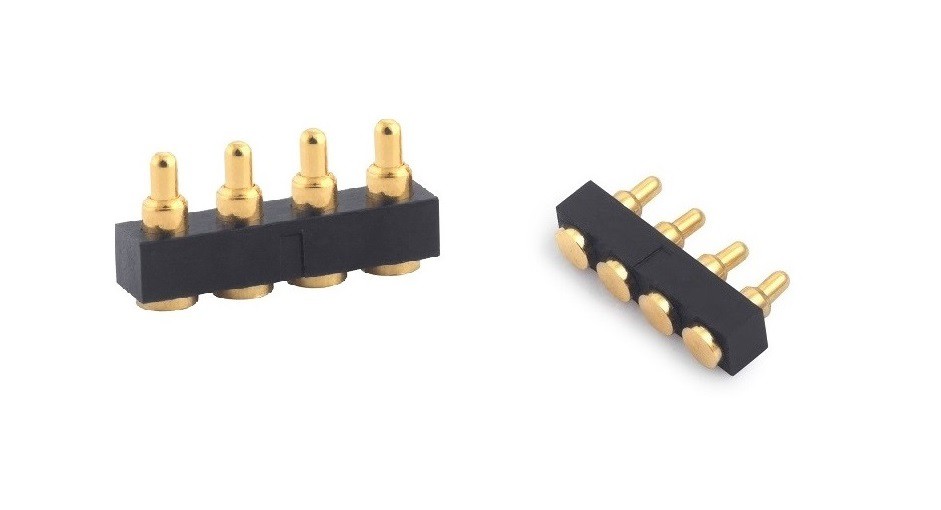

1. نصب سطحی
پین پوگو معمولاً بهطور پایدار نصب میشود و قسمت پایین لوله سوزن یک طرح کف صاف است، بنابراین میتوانیم از بستهبندی عمودی یا افقی استفاده کنیم که لحیم کاری با PCB را آسانتر میکند. همچنین، برخی از سوزن ها دارای پین های مکان یابی در انتها هستند، بنابراین هیچ افست وجود ندارد و بهتر عمل می کند.
2. روش نصب دم لحیم مستقیم
بسته پلاگین معمولی برای لحیم کاری آسان. علاوه بر این، ما اغلب از بستههای پلاگین انتهایی استفاده میکنیم که به تولیدکنندگان پین پوگو گزینههای بیشتری از نظر استفاده از فضا میدهد.
3. نصب شناور
عمدتاً از یک طراحی دو طرفه دو سر استفاده می کند که برای اتصال بدون فشار جوش مناسب تر است و به مهندسان این امکان را می دهد که در هنگام ایجاد اتصالات تخته به تخته دو طرفه انعطاف پذیری فضای بیشتری داشته باشند.
روش های نصب بسیاری دیگر برای پین های پوگو پین POGO وجود دارد. ما همچنین باید با توجه به وضعیت واقعی خود انتخاب کنیم.
