الزامات طراحی انتهای اتصال پین پوگو

الزامات طراحی انتهای اتصال پین پوگو

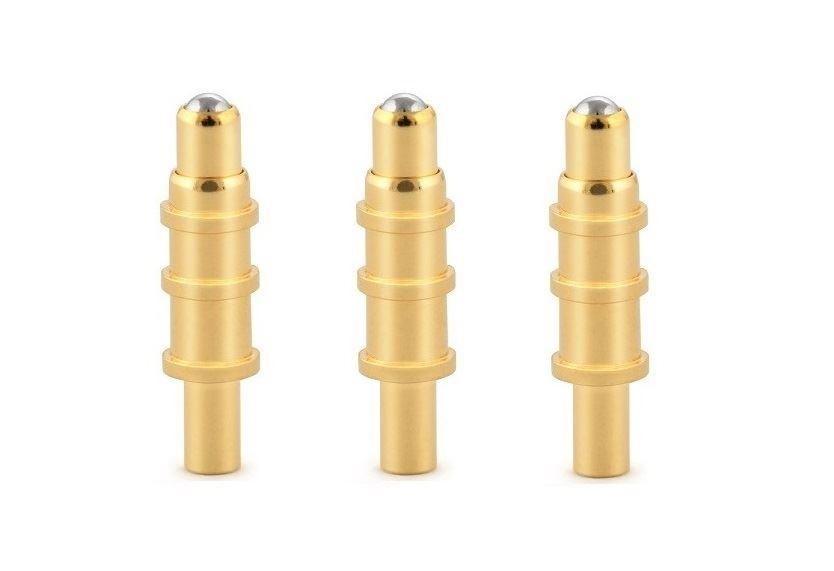

کانکتور Pogo Pin عمدتا از 6 قسمت تشکیل شده است، یعنی شفت سوزن، فنر، مهره سرامیکی، لوله سوزن، پلاستیک، کلاه (الزامات اولیه نصب مشتری را می توان به CAP پلاستیکی برای محافظت از شفت سوزن مجهز کرد). اجازه دهید's نگاهی به الزامات فرم ترمینال تماس کانکتور پین pogo بیندازد.

1. الزامات طراحی برای پایان تماس:

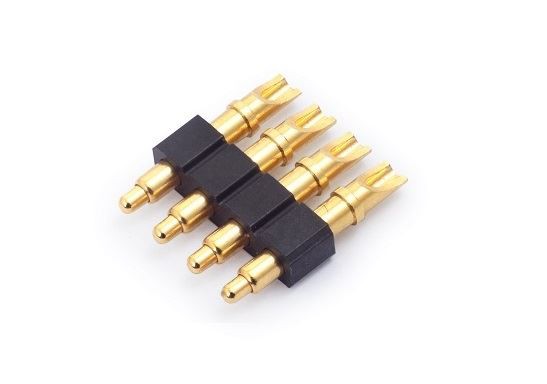

یک نوع تماس غیر استاندارد است که با توجه به نیازهای کابل دستگاه کامل طراحی شده است، ابتدا اندازه انتهای پلاگین، فرم نصب محصول، حالت ظاهری و مشخصات کابل را تأیید کنید. هنگامی که کابل را نمی توان تعیین کرد، اصولی که باید رعایت شود طراحی سوراخ سیم کشی مطابق با شماره قطعه تماس است. سوراخ سیم کشی می تواند الزامات سیم های اندازه گیری سیم بزرگ را برآورده کند. نسبت قطر سیم هسته سیم به قطر داخلی فنجان جوش معمولاً 0.5-0.7 است. هنگام اتصال سیم، اصل طراحی این است که قطر هسته کابل و سوراخ اتصال کنتاکت مناسب باشد و نسبت قطر هسته سیم به قطر داخلی سوراخ جوش معمولاً 0.6-0.8 است.

2. الزامات در فرم انتهای تماس:

در کانکتور پین pogo، کنتاکت بخش مهمی از کانکتور است که عمدتاً انتقال سیگنال را حمل می کند. در طراحی کانکتور، کنتاکت از انتهای جفت گیری و انتهای دم تشکیل شده است. انتهای جفت گیری معمولاً از قطعات الاستیک و قطعات سفت و سخت تشکیل شده است تا از قابلیت اطمینان تماس بین دوشاخه اتصال و سوکت اطمینان حاصل شود. انتهای دم کنتاکت برای تحقق اتصال کابل بین تجهیزات، اتصال بین بردهای چاپی یا کابل و اتصال بین بردها برای اتصال کابل استفاده می شود. انتهای ترمینال کانکتور دارای یک نوع سیم جوش، یک نوع سیم چین دار و یک نوع سوراخ کننده عایق است (IDC، نوع سیم پیچی بدون لحیم، که برای تخته های چاپی استفاده می شود، فرم های پایان تماس شامل جوش مستقیم، جوش خمشی، نصب روی سطح و جوشکاری است. نوع مطبوعات آزاد.
