پین های پوگو برای راه حل های شارژ TWS
در مقایسه با هدفون های سیمی معمولی، استفاده از هدفون های بلوتوث راحت تر است. با به روز رسانی مداوم فناوری، کیفیت صدای ایرفون بلوتوث هر روز به هدفون های سیمی نزدیکتر می شود. از آیفون 7 اپل، جک 3.5 میلیمتری هدفون لغو شده است که از اهمیت بیشتری برخوردار است. توسعه هدست بلوتوث

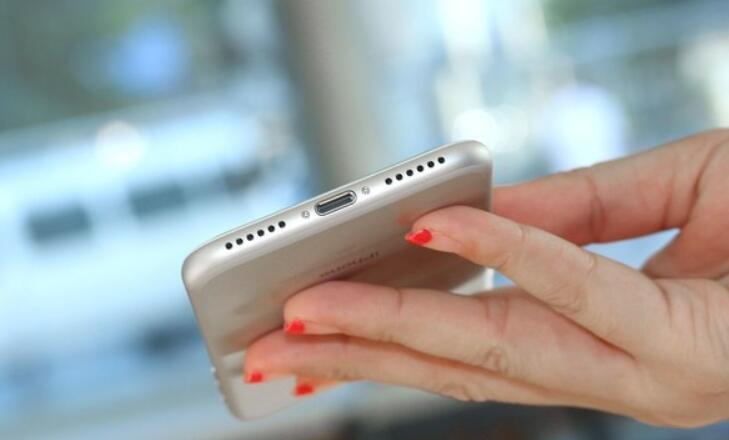

آیفون بدون جک 3.5 میلی متری هدفون سنتی
بارزترین تفاوت بین ایرفون بلوتوث و ایرفون سیمی سنتی این است که کابل گوشی بلند وجود ندارد و سیگنال های صوتی از طریق بلوتوث دریافت می شود، بنابراین هدفون بلوتوث دارای مدارهای مستقل و منبع تغذیه است و می توان آن را برای استفاده روزانه به عنوان تلفن همراه شارژ کرد. امروز می خواهیم این مقاله انواع پین های پوگو مورد استفاده در محفظه شارژ هدست بلوتوث TWS (استریو بی سیم واقعی) را معرفی کند.
در جعبه شارژ گوشی TWS مشخصات مختلفی از پین های پوگو (کانکتورهای پوگو پین) از جمله 2 پین، 3 پین، 5 پین و ... را مشاهده کرده ایم که استفاده از پین های پوگو منظم است و کل به دو پایه پوگو 2 پین و پوگو 3 پین تقسیم می شود. پین ها و پین های بیشتر پس کاربرد این همه پین پوگو چیست؟

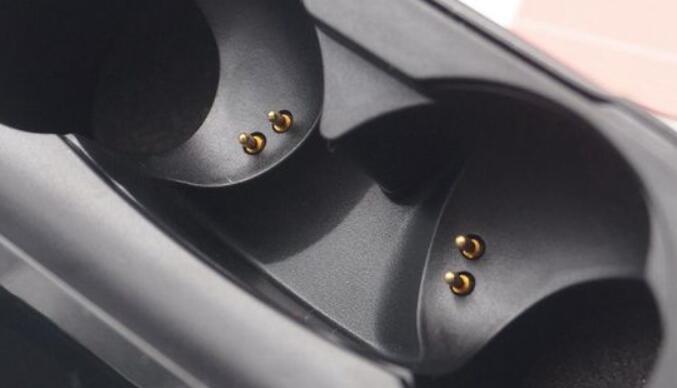

1. محلول های پین pogo 2Pin:
طراحی پین pogo 2Pin رایج ترین در بازار است و این طراحی می تواند نیازهای سفت و سخت شارژ هدست TWS را برآورده کند. این دو پایه به ترتیب مثبت و منفی هستند و برای انتقال نیروی محفظه باتری جعبه شارژ TWS به هدفون استفاده می شوند. به این ترتیب، اگر TWS به عنوان یک هدست بلوتوث برای مکالمات استفاده شود، یک هدست کار می کند و هدست دیگر را می توان در محفظه شارژ قرار داد تا برق را دوباره پر کند. چنین چرخه استفاده می تواند نیازهای عمر باتری فوق العاده طولانی را برآورده کند.
پیش از این، پینهای pogo 2Pin نمیتوانستند ارتباط را در حین تامین برق در نظر بگیرند. بنابراین، برای افزودن عملکردهای شخصیسازیشده، کارخانه تولید هدفون TWS پینهای 3Pin pogo، پینهای pogo 5Pin و دیگر طرحهای طراحی را امتحان کرد که باعث افزایش حجم محصول و مشکل در مونتاژ شد. پیچیده است و باعث افزایش هزینه می شود.
2. محلول پین پوگو 3 پین
طراحی بند انگشتی فنری 3Pin علاوه بر شارژ 5 ولت و اتصال به زمین، یک پایه برای ولتاژ باتری هدست اضافه می کند که برای اندازه گیری توان واقعی هدست استفاده می شود.

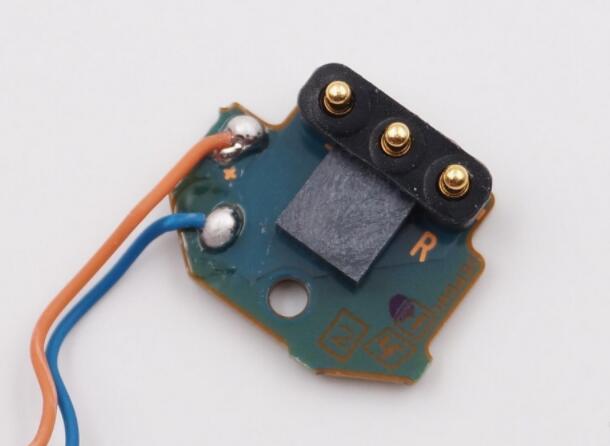

پایه شارژ 3 پین 3 پین شارژ

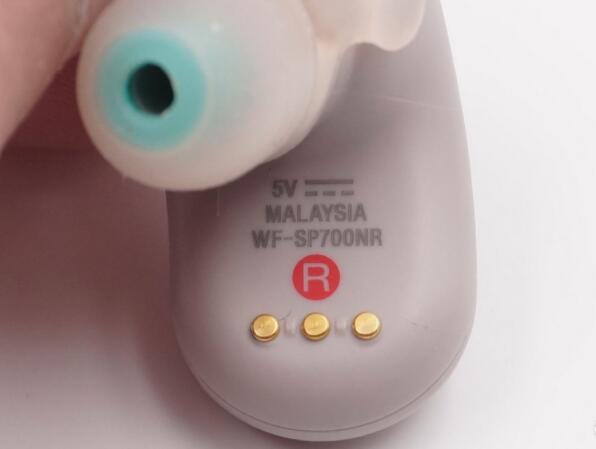

هدست بلوتوث TWS با پایه شارژ 3 پین هدست بلوتوث TWS با پایه شارژ 3 پین

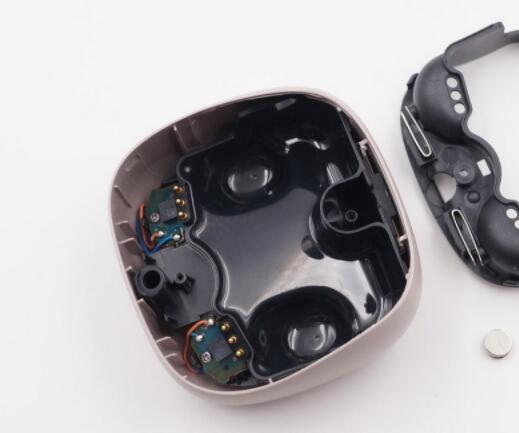

پین شارژ 3 پین برای کیس شارژ هدست بلوتوث 3 پین شارژ برای کیس شارژ هدست بلوتوث
3. محلول پین پوگو 5 پین
در طراحی انگشتانه فنری 5Pin دو هدف فوق در نظر گرفته شده و کارایی بیشتری دارد.
این نوع طراحی را فقط می توان در هدست های بلوتوث رده بالا TWS مشاهده کرد که نسبتاً کمیاب هستند. می توان از آن برای انتقال داده در حافظه داخلی هدست، ارتقاء سیستم عامل هدست، ارتباطات پروتکل داده و سایر عملکردها استفاده کرد.
