لحیم کاری مجدد و لحیم کاری موجی در پروژه پوگو پین
به طور کلی کانکتورهای Pogo Pin از دو روش لحیم کاری استفاده می کنند: لحیم کاری مجدد و لحیم کاری موجی.
لحیم کاری Reflow به برس زدن خمیر لحیم کاری بر روی سطح پدها (لنت های تماسی) برد PCB اشاره دارد. پس از اتصال یک یا چند قطعه الکترونیکی، لحیم کاری با حرارت دادن در یک کوره جریان مجدد چند درجه حرارت انجام می شود تا به اتصال دائمی خشک شود.
محصولات الکترونیکی دیجیتال امروزی در جهت بسیار کوچک، فوق العاده ظریف و فوق العاده نازک در حال توسعه هستند. فضای طراحی ساختار داخلی روز به روز فشرده تر می شود، طرح طراحی برد PCB بیشتر و فشرده تر می شود، محصولات ترمینال سریعتر و سریعتر به روز می شوند و حجم فروش در حال افزایش است. بالاتر و بالاتر می رود و لحیم کاری موجی و لحیم کاری دستی نتوانسته اند پیشرفت آن را برآورده کنند. تنها با استفاده از فناوری لحیم کاری مجدد می توان تولید پچ SMT با دقت بالا، راندمان بالا و با کیفیت بالا را انجام داد. کانکتورهای Pogo Pin به دلیل اندازه کوچک، عمر بالا، جریان زیاد، ظاهر زیبا و طراحی ساختاری مناسب برای مهندسان طراح، به طور گسترده در پایانه های موبایل الکترونیکی مصرفی و محصولات الکترونیکی صنعتی استفاده می شود.
کانکتورهای Pogo Pin به دو صورت در دسترس هستند:

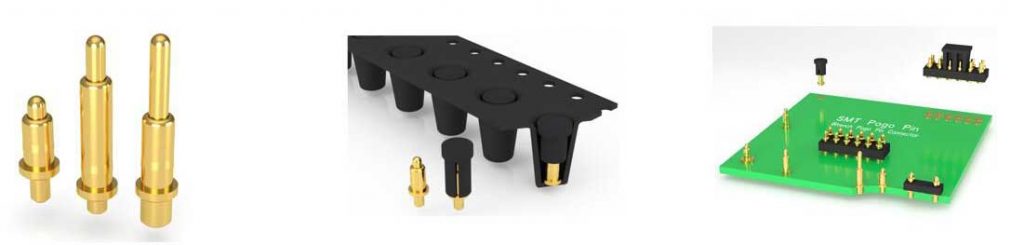

اولی نوع وصله ته تخت است که بر روی سطح پد PCB نصب می شود. همانطور که در زیر نشان داده شده است، آن را فناوری نصب سطحی SMT می نامیم:

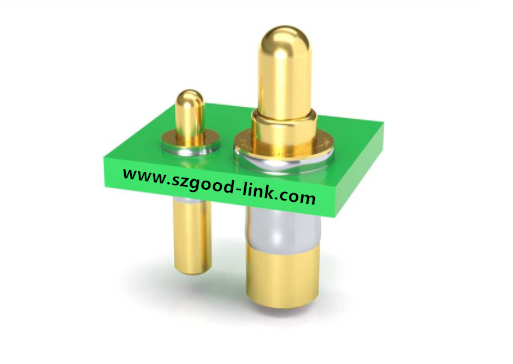

دومی پین با پین دم است که در جوشکاری سوراخ تخته مدار چاپی قرار داده شده است، ما آن را جوشکاری وصله SMT plug-in می نامیم که نوعی لحیم کاری مجدد است. هدف از استفاده از این روش بهبود نیروی چنگ زدن قطعات است. محکم تر به برد PCB متصل می شود. همانطور که در زیر نشان داده شده است:
2. لحیم کاری موجی
لحیم کاری موجی فرآیندی از لحیم کاری قطعات با لحیم مذاب است که تاج های موج لحیم کاری را تشکیل می دهد. این روش لحیم کاری نیاز دارد که ابتدا پین های قطعات را در سوراخ های PCB قرار دهید. لحیم کاری موجی برای قطعات الکترونیکی با پین پلاگین سنگین مناسب است، اما برای قطعات الکترونیکی خود وزن مناسب نیست. لحیم کاری بسیار سبک و بدون پین قطعات الکترونیکی SMD.
