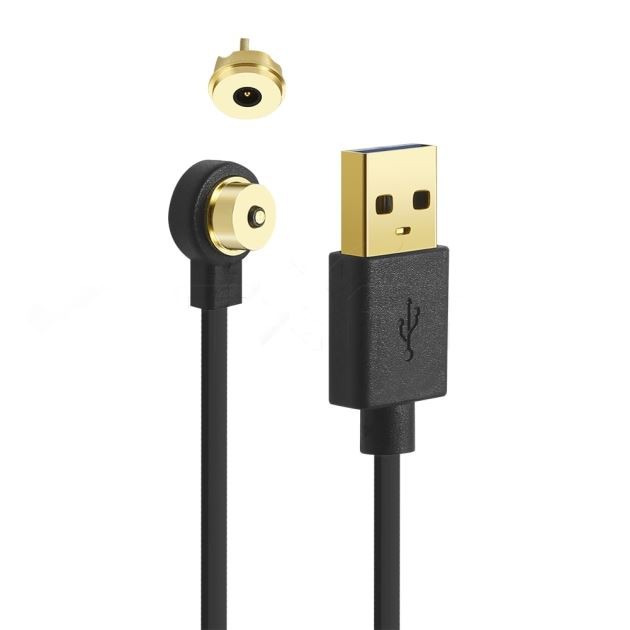

الزامات برای تماس اتصال پین pogo
ابتدا، الزامات طراحی انتهای تماس:
یک نوع تماس غیر استاندارد است. مطابق با نیازهای کابل دستگاه کامل طراحی شده است. ابتدا باید اندازه انتهای پلاگین، فرم نصب محصول، روش ظاهری و مشخصات کابل مشخص شود. هنگامی که کابل را نمی توان تعیین کرد، اصولی که باید رعایت شود طراحی سوراخ سیم کشی مطابق با شماره قطعه تماس است. سوراخ سیم کشی باید الزامات سیم های گیج سیم بزرگ را برآورده کند. نسبت قطر سیم هسته سیم به قطر داخلی فنجان جوش معمولاً 0.5-0.7 است. هنگام اتصال سیم، اصل طراحی این است که قطر هسته کابل و سوراخ اتصال کنتاکت باید با یکدیگر همخوانی داشته باشند و نسبت قطر سیم هسته سیم به قطر داخلی جوشکاری باشد. سوراخ معمولا 0.6-0.8 است.
دوم، الزامات فرم پایان تماس:
در کانکتور پین پوگو، کنتاکت بخش مهمی از کانکتور است و وظیفه اصلی آن انتقال سیگنال است. در طراحی کانکتور، کنتاکت از دو قسمت تشکیل شده است: انتهای جفت گیری و انتهای دم. انتهای جفت گیری معمولاً از قطعات الاستیک و قطعات سفت و سخت تشکیل شده است تا از قابلیت اطمینان تماس بین دوشاخه اتصال و سوکت اطمینان حاصل شود. انتهای تماس می تواند اتصال کابل بین تجهیزات، اتصال بین بردهای چاپ شده یا کابل را تشخیص دهد. اتصال بین برد و برد در اتصال کابل استفاده می شود. انتهای ترمینال کانکتور دارای یک نوع سیم جوش، یک نوع سیم چین دار و یک نوع سوراخ کننده عایق است (IDC، نوع سیم پیچی بدون لحیم، که بر روی تخته چاپی استفاده می شود، اشکال اتصال ترمینال تماسی شامل جوش مستقیم، جوش خمشی، نصب روی سطح، و نوع پرس در بدون جوشکاری.
