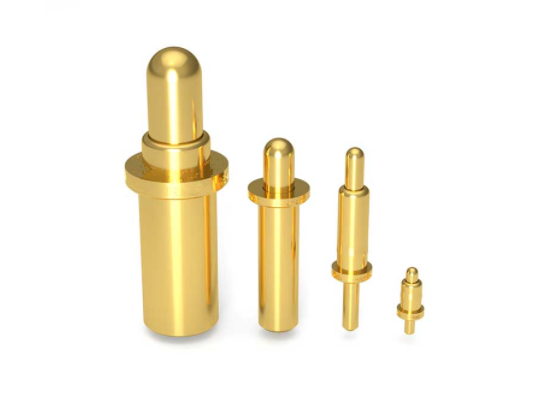

پین پوگو با فنر شیب
پینهای پوگو پکیج دوگانه (به انگلیسی: dual in-line package) که با نام پکیج DIP یا بسته DIP نیز شناخته میشود که به اختصار DIP یا DIL نامیده میشود، یک روش بستهبندی برای مدارهای مجتمع است. شکل مدار مجتمع یک مستطیل است. دو ردیف موازی از پین های فلزی در طرفین وجود دارد که به آنها هدر پین پوگو می گویند. قطعات بسته بندی شده با DIP را می توان در سوراخ های آبکاری شده روی برد مدار چاپی لحیم کرد یا در سوکت های DIP قرار داد.

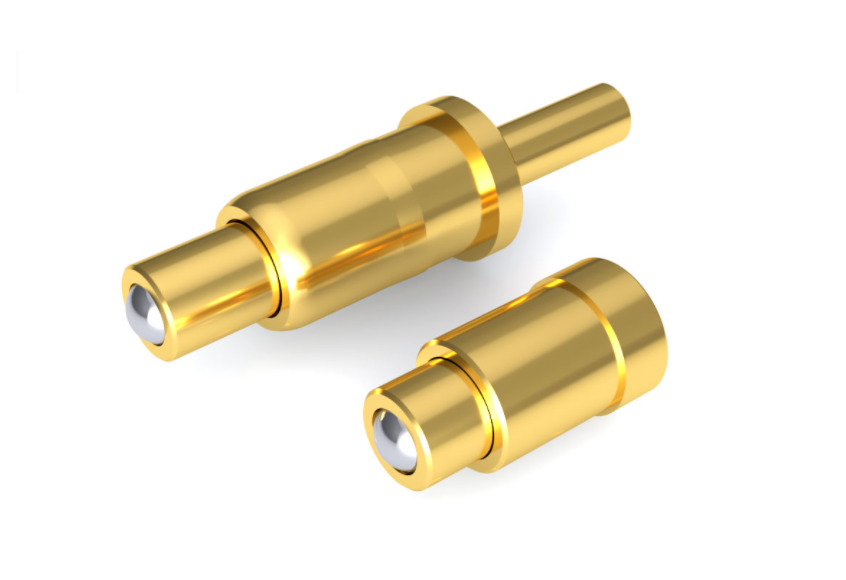

پین پوگو با فنر شیب
تراشه CPU بسته بندی شده با پین DIP pogo دارای دو ردیف پین است که باید در سوکت تراشه با ساختار DIP وارد شوند. البته می توان آن را مستقیماً با همان تعداد سوراخ لحیم کاری و آرایش هندسی برای لحیم کاری وارد برد مدار کرد. تراشه های بسته بندی شده با DIP باید با دقت خاصی از سوکت تراشه وصل و جدا شوند تا به پین ها آسیب نرسد. فرم های ساختار بسته DIP عبارتند از DIP DIP سرامیکی چند لایه، DIP DIP سرامیکی تک لایه، DIP قاب سربی (شامل نوع آب بندی شیشه-سرامیک، نوع ساختار بسته بندی پلاستیکی، نوع بسته بندی شیشه ای با ذوب پایین سرامیکی) صبر کنید.
پین پوگو با فنر شیب
بسته DIP معمولاً مورد استفاده با استاندارد JEDEC مطابقت دارد و فاصله (پیچ) بین دو پین {{0}}.1 اینچ (2.54 میلی متر) است. فاصله بین دو ردیف پین (فاصله ردیف، فاصله ردیف) به تعداد پین ها بستگی دارد، رایج ترین آنها 0.3 اینچ (7.62 میلی متر) یا 0}.6 اینچ (15.24 میلی متر) است. ). سایر فواصل کمتر متداول عبارتند از 0.4" (1{{20}}.16mm) یا 0.9" (22.86mm) و برخی بسته ها دارای گام 0.07 اینچ (1.778 میلی متر) و فاصله خطوط 0.3 اینچ 0.6 یا 0.75 اینچ هستند.
بستههای پین DIP-pogo مورد استفاده در کشورهای اتحاد جماهیر شوروی سابق و کشورهای اروپای شرقی تقریباً به استاندارد JEDEC نزدیک هستند، اما از گام متریک 2.5 میلیمتر بهجای 0}.1 اینچ (2.54 میلیمتر) امپراتوری استفاده میکنند.
تعداد پین ها در بسته DIP همیشه یک عدد زوج است. با فاصله خطوط {{0}}.3 اینچ، تعداد 8 تا 24 پین مشترک است، و بستههایی با 4 یا 28 پین گهگاه دیده میشوند. تعداد پینهای مشترک 24، 28، 32 یا 40 در صورت وجود ردیف است. فاصله 0.6 اینچ است و بسته هایی با 36، 48 یا 52 پین نیز موجود است. CPUهایی مانند Motorola 68000 و Zilog Z180 دارای تعداد پین 64 هستند که حداکثر تعداد پین برای بسته DIP معمولی است.
