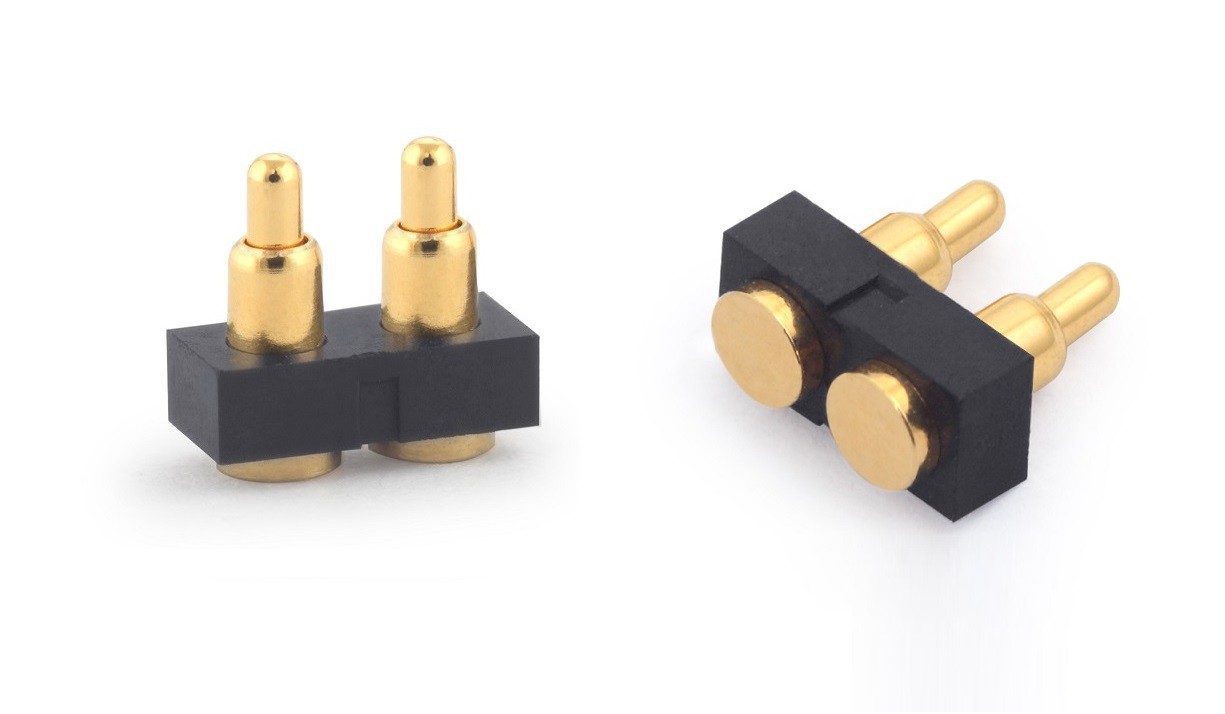

کانکتور pogopin انقلابی در تکنولوژی است
انقلابی در فناوری اتصال پین pogopin pogo، از آنجایی که مدارهای آنالوگ جای خود را به مدارهای دیجیتال می دهند و دستگاه های الکترونیکی از اتصالات سیمی به اتصالات بی سیم تغییر می کنند، طراحی کل دستگاه نیز از رومیزی به قابل حمل در حال توسعه است. همانطور که طرح ها به سمت قابل حمل بودن حرکت می کنند، دوام سیستم بسیار مهم می شود.
مهندسین طراحی سیستم شروع به طراحی و ساخت ماژول های از پیش آزمایش شده کرده اند، که سپس به عنوان یک تکنیک ساخت و ساز اولیه روی هم قرار می گیرند یا کور می شوند. این امر به دستگاه های اتصال در مقیاس نانو نیاز دارد. تولیدکنندگان در صنایع پزشکی و حتی نظامی/هوا فضا، سیستمها را به این جهت مدولار فشار میدهند تا با کاهش اندازه، وزن و جریان مورد نیاز برای سیگنالهای پیچیده مواجه شوند. برای رویارویی با این چالشها، طرحهای اتصالدهنده جدید باید ترکیبی از عملکرد الکتریکی و دوام افزایش یافته را در کنار کاهش اندازه و وزن سیستمهای متصل به یکدیگر داشته باشند.
مزیت اندازه و وزن
ماشینکاری بهبودیافته، تجهیزات قالبگیری و مواد باعث کاهش بیشتر اندازه رابط در ساخت و ساز شده است. اگرچه اندازه و وزن هر دو مطابق با MIL-PRF-83513 است، کانکتور نانو مینیاتوری 21 موقعیت تنها 0.4 گرم وزن دارد در مقایسه با کانکتور مینیاتوری D شکل با وزن 2.60 گرم. علاوه بر این، کانکتورهای مینیاتوری D شکل با 37 موقعیت، 4 برابر بیشتر از کانکتورهای برد برد 37 موقعیت یا کانکتورهای برد چاپی نیاز دارند.
طراحی و انتخاب مواد کلید کاهش موفقیت آمیز اندازه است. در قلب طراحی، پین های الاستیک قرار دارند. یک ماده مس بریلیوم با خواص بازپخت کششی ویژه برای ایجاد استحکام تماسی بالا، مقاومت در برابر تماس کم و حفظ عملکرد در هزاران دوره جفت گیری مورد نیاز است. مشخصات کلیدی برای ضخامت و طول و شکل مس بریلیوم، طول عمر و عملکرد طولانی مدت پین های رابط میکرومیناتوری را تضمین می کند.
پوسته عایق عمدتاً پلیمر کریستال مایع قالب گیری تزریقی است و برخی از طرح های قدیمی تر از پلی فنیلن سولفید استفاده می کنند. هنگامی که 0.025" گام تنها 10 تا 11 میل عایق بین پین ها ایجاد می کند، این نوع عایق همچنان دارای ماندگاری بالا و استحکام دی الکتریک الکتریکی بالایی است. بدنه های اتصال PogoPin با قابلیت اطمینان بالا را می توان برای ارتعاشات پلاگین و کم ساخته شده از مواد عایق استفاده کرد، اما اکثر برنامه های کاربردی با لرزش و شوک بالا به محفظه های فلزی نیاز دارند.
قابلیت اطمینان بادوام
دوام به طراحی نصب خوب بستگی دارد. نیرو و شتاب فاکتورهای کلیدی در آزمایش استحکام کانکتورهای PogoPin در کاربردهای سخت هستند. به لطف براکتهای نصب معقول، کانکتور Nano-PogoPin میتواند بیش از 10000 گرم لرزش و شوک، مانند شرایط آتشسوزی و پرتاب را عبور دهد.
کانکتور دایره ای نانو
کانکتورهای دایره ای میکرو (0.050"؛ گام) در مقایسه با کانکتورهای دایره ای نانو PogoPin بزرگ هستند. هنگامی که به پین ها و سوکت هایی با 0.025" نصب می شود. زمین، در همان ناحیه دایره ای، 4 برابر بیشتر از دستگاه های متصل استفاده کنید. بیشتر مدارهای جدید به جریان کمتر از 1 آمپر نیاز دارند زیرا پردازش دیجیتال اجازه می دهد تا از سیم های گیج کوچکتر در مجموعه کابل برای قرار دادن کانکتورهای دایره ای نانو استفاده شود. بنابراین وزن و قطر کلی سیستم اتصال به شدت کاهش می یابد. یکی از مزایای دیگر کابلهای نانو افزایش انعطافپذیری است، زیرا کابلهای با قطر کوچکتر در مکانهای با محدودیتهای شدید راحتتر مسیریابی میشوند.
انواع مختلفی از اتصالات دایره ای نانو بسته به کاربرد وجود دارد، اتصالات نانو دایره ای از نوع پوسته فلزی بادوام ترین اتصال دهنده ها هستند و مکانیزم دسته و کشش عالی دارند. آنها دارای 360 فرول برای کابل های محافظ هستند و برای محافظت در برابر اشباع شدن از نظر محیطی مهر و موم شده اند. معمولاً برای اتصال آشکارسازها، حسگرها و ابزار دقیق از راه دور به پنل جلویی دستگاه استفاده می شود. کانکتورهای دایرهای نانو قالبگیری میشوند یا در ابزار خود مهندس سیستم' نصب میشوند. این رویکرد باعث صرفه جویی در بیشتر فضا می شود و به دستگاه یا آشکارساز اجازه می دهد تا اتصالات کامل موتور و مکانیکی خود را داشته باشد.
