راه های نصب کانکتورهای پین Pogo
اگر به دنبال استفاده از کانکتورهای فنری برای دستگاه خود هستید، باید از خود بپرسید که کدام روش نصب برای استفاده از کانکتورهای pogo-pin مناسب تر است. این مقاله شما را با تفاوتهای بین همه گزینهها آشنا میکند، مزایا و معایب را تجزیه و تحلیل میکند و در مورد مناسبترین گزینه به شما نظر میدهد.
اگر سؤال خاصی دارید، لطفاً مستقیماً با ما تماس بگیرید و مهندسان حرفه ای ما بهترین مشاوره را به شما ارائه می دهند. مهندسین ما طرحی را پیشنهاد می کنند که به بهترین وجه با ملاحظات هزینه شما مطابق با مشخصات و نیازهای شما باشد.
چگونه کانکتور را با لحیم کاری نصب کنیم؟
1. اولین و ساده ترین راه استفاده از خمیر لحیم کاری برای ثابت کردن کانکتور به صفحه قلع است. در حالی که این ساده ترین راه است، ما معمولا آن را توصیه نمی کنیم.
به طور کلی، این روش پایداری کمتری دارد و پروب به دلیل تداخل ارتعاش و فشار از صفحه قلع جدا می شود.

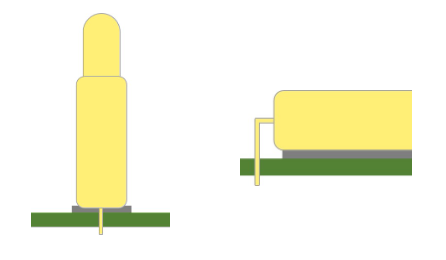

2. بیشتر برای چسباندن قطعات بزرگ به برد مدار چاپی با قرار دادن پین پوگو در دم استفاده می شود که توسط دم به برد مدار چاپی ثابت می شود.
به این ترتیب تک سوزن دارای یک نقطه تکیه گاه اضافی و پایداری بیشتری خواهد بود.
3. روش کار به این صورت است که از هسته لاستیکی با سه پایه استفاده کنید، ابتدا آن را با خیال راحت روی مدار نصب کنید و سپس پین های پوگو را با خمیر لحیم کاری یا فشار روی صفحه قلع نصب کنید.
این روش برای اکثر موقعیت ها مناسب است و از ثبات خاصی برخوردار است، اما توصیه می شود مسئله هزینه را در نظر بگیرید.
4. با ترکیب روش دوم و سوم، ابتدا هسته لاستیکی را روی برد مدار ثابت کنید و سپس کانکتور پین پوگو را به دم وصل کرده و روی برد ثابت کنید.
این یک راه بسیار امن برای نصب کانکتور است و باعث پایداری و دوام بیشتر کانکتور می شود. اگر ملاحظات هزینه نامحدودی دارید، این روش نصب را توصیه می کنم.
