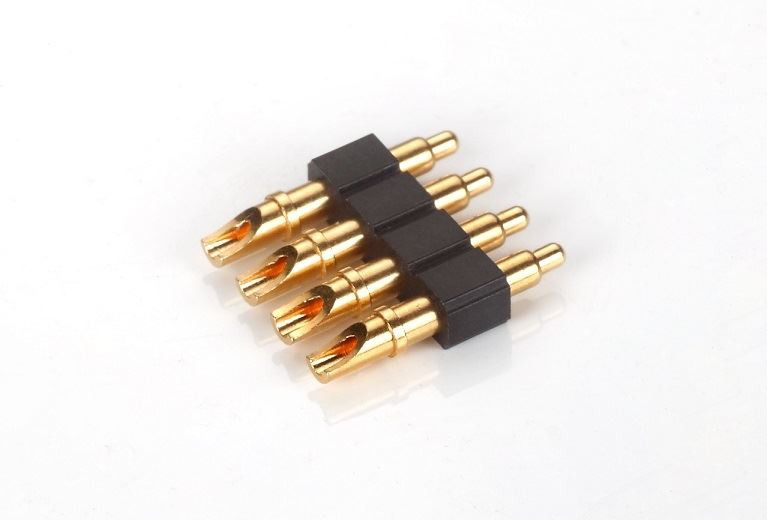

مهارت های جوشکاری کانکتور زن پین پوگو
به دلیل اندازه کوچک کانکتور مادگی، لحیم کاری چهار پین رابط رابط پین پوگو معمولاً دشوار است و اگر در حین لحیم کاری فاصله بین پین ها خیلی نزدیک باشد، ممکن است سهواً دو پایه از آنها به هم لحیم شوند. در مواجهه با این وضعیت، می توانید از فلاکس برای پاک کردن پین های اتصال لحیم قبل از لحیم کاری استفاده کنید. مواظب باشید که فلاکس زیاد نچسبد، زیرا بعداً پاک کردن آن دشوار است و نقش شار نه تنها این است که لحیم کاری را نرم تر کند، بلکه این اثر را نیز برطرف می کند که درگاه USB هنگام لحیم کاری به راحتی جابجا نمی شود.
پس از اعمال شار، از یک آهن لحیم کاری برای تمیز کردن قلع روی هر مفصل لحیم کاری استفاده کنید. هدف این است که از ایجاد لحیم کاری قلع بیش از حد جلوگیری شود. در این زمان فقط کمی قلع روی سطح محل اتصال لحیم کاری باقی می ماند.
سپس کانکتور مادگی پین پوگو را روی پد قرار دهید و به آرامی آن را در وضعیت تراز قرار دهید. پس از قرار دادن آن، پین را با آهن لحیم کاری به آرامی فشار دهید. بعد از چند ثانیه می توان آن را لحیم کرد.
هنگام لحیم کاری کانکتور مادگی پین پوگو، توجه داشته باشید که نیروی عملیاتی آن خیلی قوی نباشد تا باعث نشود که پین های سوکت مادگی به راحتی با زور خم شوند و لنت ها ناهمواری نشان دهند و در نتیجه مادگی نادرست است. جوشکاری یا جوشکاری کاذب هنگام جوشکاری صندلی.
توجه داشته باشید که پس از اتمام جوشکاری نهایی، باید از یک مولتی متر برای اندازه گیری دیود استفاده کنید تا بررسی کنید که آیا جوشکاری خوب است یا خیر. مثلاً لحیم کاری یا لحیم کاری کاذب پین ها و در صورت وجود پدیده، لحیم کاری باید تکرار شود.
