تکنیک های تولید Spring Pogo Pin چیست؟

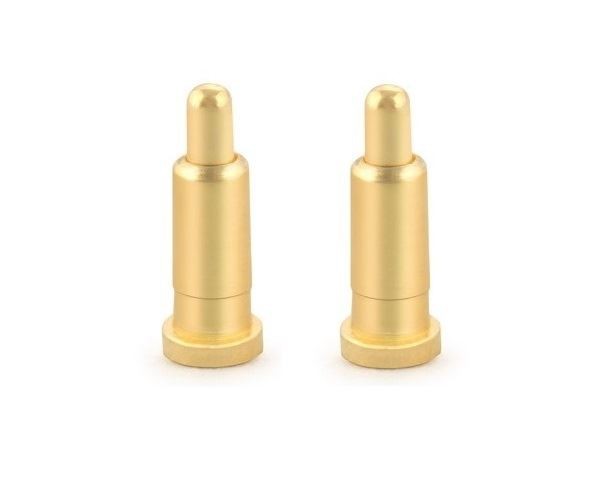

پین pogo جزء اصلی اتصال دهنده های دقیق است که در ایستگاه های پایه یا پایانه های ارتباطی، خودروها، وسایل نقلیه هوایی بدون سرنشین، صنعت، هوافضا و سایر زمینه ها استفاده می شود. هر دو سیگنال و جریان را می توان از طریق پین pogo منتقل کرد. با پیشرفت جامعه، محصولات بیشتری نیاز به انتقال جریان بالا، شارژ سریع دارند و حتی برخی از محصولات دارای الزاماتی برای محافظت در برابر صاعقه هستند، بنابراین مقاومت فعلی انگشتانه فنری بیشتر و بالاتر می شود، بنابراین فناوری تولید آن کدام است؟ اجازه دهید' در ادامه با هم نگاهی بیندازیم.

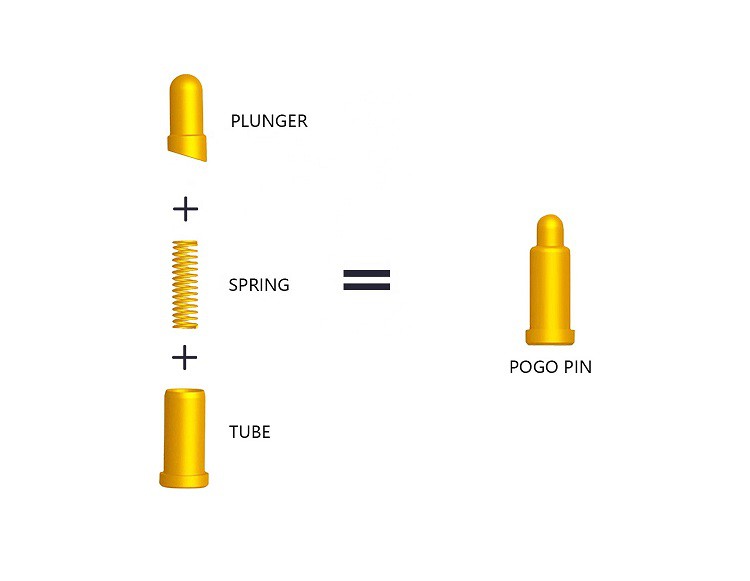

چندین روش ساخت انگشتانه فنری موجود:
1. انگشتانه فنری ته تخت: سوزن این سازه ته صاف، پردازش ساده، هزینه کمتر و هم محوری لوله سوزن بهتر است، اما خطر تماس نیافتن سوزن با لوله سوزن بیشتر است. خطر قطع برق و امپدانس تماس محصول نیز بسیار بزرگ است. محصولات با این ساختار معمولاً فقط در مواردی استفاده می شوند که نیاز محصول بسیار کم و جریان بسیار کم است. اکنون شرکت های بزرگ معمولی این محصول ساختاریافته را پذیرفته اند.
2. انگشتانه فنری مخروطی مقطعی: سوزن این سازه یک مخروط برش است، پردازش پیچیده است، هزینه بالا است و هم محوری سوزن و لوله سوزن ضعیف است، اما سوزن محصول و لوله سوزن در تماس خوب، و امپدانس تماس نیز بسیار کوچک است. دلیل اصلی این است که فنر برعکس است. خاصیت ارتجاعی سوزن دارای نیروی جزء جانبی است که باعث می شود سوزن و لوله سوزن در تماس پایدار باشند. این سازه در کارخانه های بند انگشتی فنری کاربرد فراوانی دارد و فقط در شرایط فعلی کوچک و متوسط کاربرد دارد.
3. انگشتانه فنری توپی فولادی: سوزن این سازه دارای اریب برش خورده است و زیر آن یک توپ فولادی اضافه شده است. ساختار برای پردازش پیچیده است، هزینه بالا است، هم محوری سوزن و لوله سوزن ضعیف است، و لوله سوزن فضای زیادی را اشغال می کند، اما سوزن محصول و لوله سوزن در تماس خوبی هستند، و امپدانس تماس نیز بسیار کوچک است. دلیل اصلی این است که فنر یک طرف کشسانی سوزن دارد. نیروی مؤلفه در جهت سوزن باعث می شود که سوزن و لوله سوزن در تماس پایدار باشند. توپ فولادی همچنین یک کانال جریان جریان را اضافه می کند. این سازه در کارخانه های بند انگشتی فنری کاربرد فراوانی دارد و فقط در مواقعی که جریان متوسط و زیاد باشد از آن استفاده می شود.
4. انگشتانه فنری آستین داخلی: سوزن این سازه اریب بریده شده است و زیر آن یک آستین داخلی اضافه شده است. ساختار برای پردازش پیچیده است، هزینه بالا است، و هم محوری لوله سوزن ضعیف است، و فضای اشغال شده توسط لوله سوزن کوچکتر از نوع توپ فولادی است، اما سوزن محصول و لوله سوزن در تماس خوب با لوله سوزن، و امپدانس تماس نیز بسیار کوچک است. دلیل اصلی آن نیروی کشسانی فنر بر روی سوزن است. یک جزء نیروی جانبی وجود دارد که باعث می شود سوزن و لوله سوزن در تماس پایدار باشند. آستین داخلی نیز یک کانال جریان جریان را اضافه می کند. این سازه در کارخانه های بند انگشتی فنری کاربرد فراوانی دارد و فقط در مواقعی که جریان متوسط و زیاد باشد از آن استفاده می شود.
محتوای بالا به شما معرفی دقیقی از فناوری تولید پینهای پوگو میدهد تا به شما در درک و درک این جنبه کمک کند.
