چه پارامترهایی باید تأیید شود؟

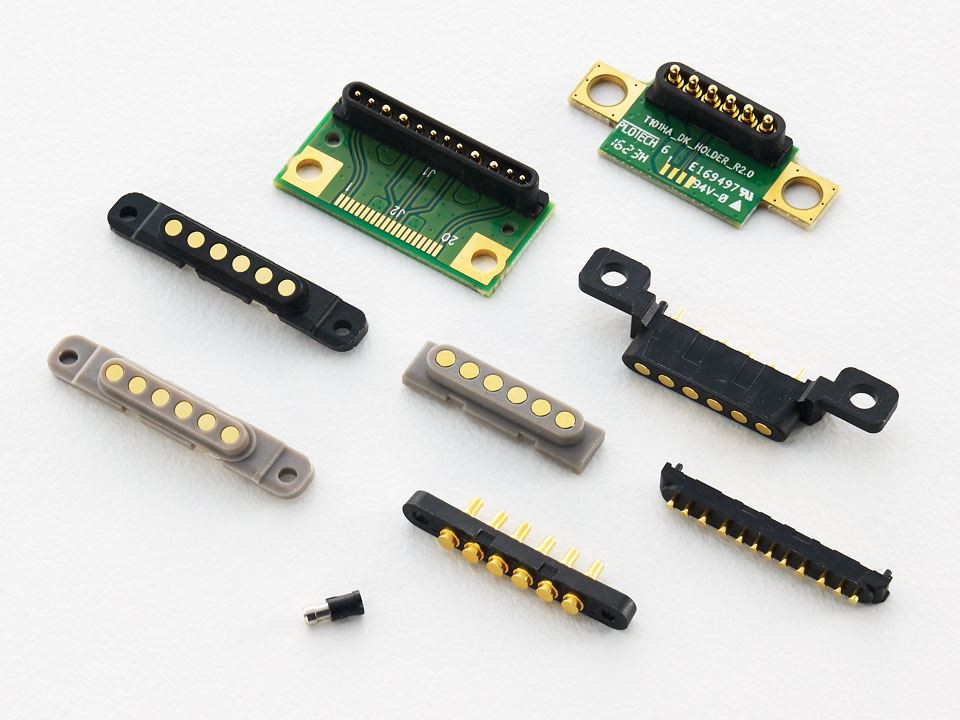

قبل از اینکه' ؛ از Pogo Pin استفاده کنید ، چه پارامترهایی باید تأیید شود؟

theفاصله بین برد مدار چاپی و سطح تماس ستون مسی گوشی (یعنی ارتفاع کارکرد پین POGO) را تأیید کنید.

theفاصله بین برد مدار چاپی و سطح پلاستیکی جعبه شارژ را تأیید کنید (یعنی حداکثر ارتفاع لوله سوزنی POGO PIN ، لوله سوزن نباید از این ارتفاع تجاوز کند).

theفاصله بین مرکز سوزن PIN و مرکز دایره را تأیید کنید

(هنگام ضربه زدن بعداً اندازه کلاهک را تأیید کنید تا از تداخل در هنگام قرار دادن SMT جلوگیری شود).

theاندازه برد برد مدار چاپی و فضای زیر برد را تأیید کنید

(برای POGO PIN بهینه سازی و بهبود دهید).

PS: دیافراگم برد PCB 1.6 میلی متر توصیه می شود و انگشت شصت نیز یک ساختار داخلی است ، به طوری که جلوه بهتری دارد. چندین مزیت وجود دارد: ①صفحه سفت تر است

چرا باید ته سوزن را مورب کرد: اگر صاف باشد ، جریان توسط فنر انجام می شود ، که نیاز به سطح بالایی از فنر دارد و فنر آنقدر نازک است که سوزاندن آن آسان است.
