هنگام لحیم کاری پین های پوگو به چه نکاتی باید توجه کرد؟
مانند اکثر کانکتورها، پینهای pogo درجه خاصی از مقاومت در برابر حرارت دارند. مواد استاندارد هسته و فنر نمی توانند گرما یا فرآیند یکبار جریان مجدد قلع را تحمل کنند. اگر قصد دارید عملیات را تکرار کنید، لطفاً با ما تماس بگیرید و ما به شما کمک خواهیم کرد تا کاوشگر و ماده ای را انتخاب کنید که به بهترین وجه نیازهای شما را برآورده کند تا از مشکلات بعدی جلوگیری شود.
چگونه می توان اندازه برد مدار (PCB) را برای کانکتور پین pogo طراحی کرد؟
به طور کلی، فاصله شعاع برد مدار باید بیشتر از {{0}} باشد. 3 میلی متر در انتهای پین پوگو، شعاع سطح خمیر لحیم کاری باید بیشتر از {{4} رزرو شود. }.4 میلی متر برای حلقه محدب، و طول انتهای دم باید حداقل 0.4 میلی متر بیشتر از ضخامت تخته مدار باشد. اما البته، داده های فوق باید بر اساس تحمل داخلی معقول و حداقل فاصله تک سوزن باشد.
چگونه ابعاد برد مدار انعطاف پذیر (FPC) را برای اتصالات پین پوگو طراحی کنیم؟
تفاوت چندانی با برد مدار عمومی ندارد. بزرگترین تفاوت این است که پس از کسر برد مدار انعطاف پذیر، یک 0.1 میلی متر اضافی باید در دم تک سوزن رزرو شود.

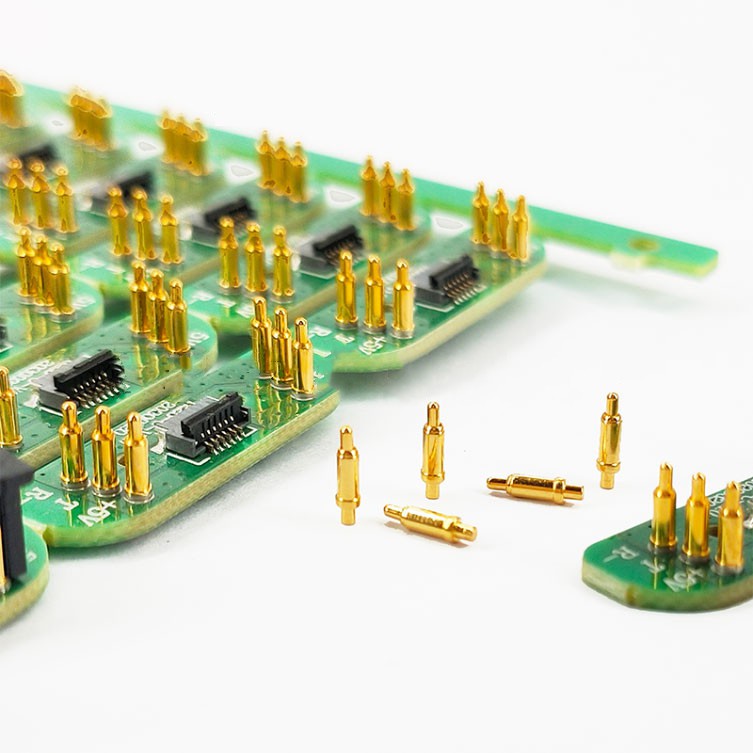

چگونه یک برد مدار (PBC) را برای لحیم کاری کانکتورهای پین pogo اندازه کنیم؟
برای قسمتی که با خمیر لحیم تماس دارد، شعاع پین پوگو اضافی 0.5 میلی متر باید رزرو شود.
