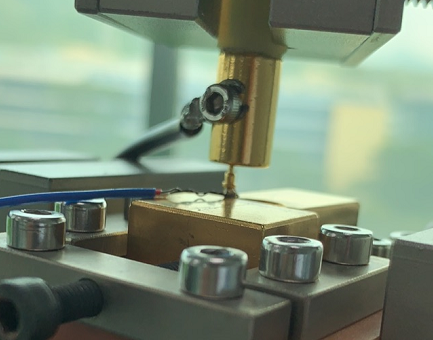

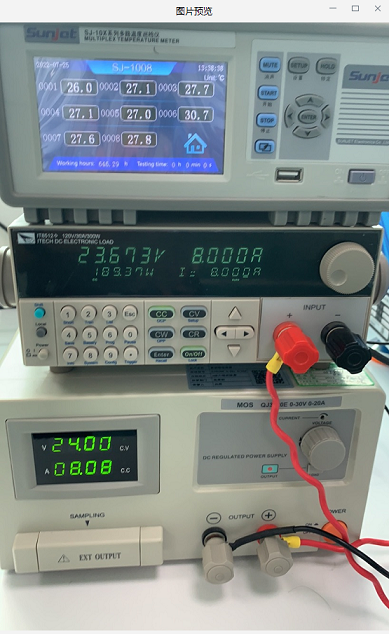

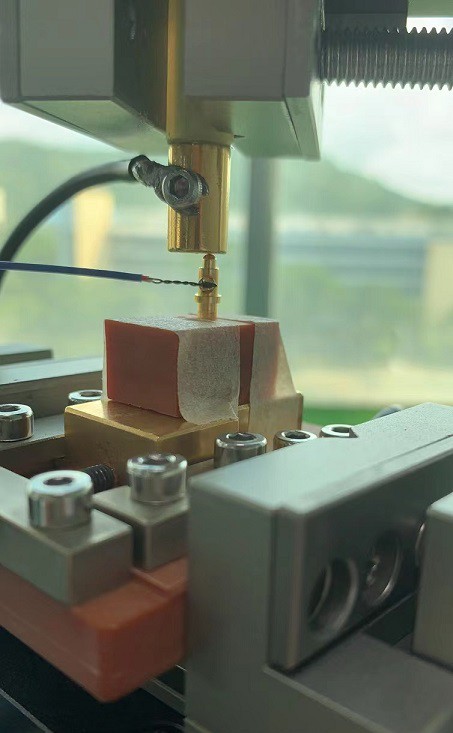

تست‌های پین پوگو با جریان بالا

پین pogo شارژ با جریان بالا جریان POGOPIN تا 15A

این کارخانه در سال 2008 با انواع ماشین های تراش اتوماتیک پیشرفته، ماشین تراش و سایر تجهیزات، متخصص در ساخت و فروش پین های شارژ پین پوگو، پین های باتری، پین های آنتن و سایر پین ها و کانکتورهای پوگو تاسیس شد. تماس های قوی و عملکرد پایدار.

عملکرد محصول پین پوگو

1.{1}} نمای کلی

این مشخصات پارامترهای عملکرد و الزامات تست پین pogo را تعریف می کند.

2.{1}} الزامات

2.1 ابعاد

ابعاد کلی باید با الزامات طراحی محصول مطابقت داشته باشد.

2.2 مواد و آبکاری

بدنه از آلیاژ برنج است، نیکل اندود 50u" طلا اندود 1-3 u".

پیستون یک آلیاژ برنج است، با نیکل اندود 50u" طلا اندود 1-3 u".

فنر از جنس استیل ضد زنگ با روکش طلا است.

3.{1}} پارامترها

3.1 جریان کار مداوم: 1.5a

3.2 ولتاژ کاری: کمتر از 12v@25 درجه

3.3 عمر سرویس: 10000 بار

3.4 دماسنج کار: -25 درجه -75 درجه 90 درصد rhmax

3.5 دمای ذخیره سازی: -40 درجه -85 درجه 90 درصد rhmax

4.{1}} خصوصیات الکتریکی

4.1 مقاومت تماس مقاومت تماس در نقطه کار است<25mohm>

4.2 Insulation resistance with plastic under the condition of 500v dc or ac for one-minute insulation resistance>100m

4.3 تحمل ولتاژ 500ac 1 دقیقه، جریان نشتی بزرگ 0.3ma

5.{1}} خواص مکانیکی

5.1 نیروی عادی نقطه کار بیشتر از 60gf است

5.2 نیروی نگهدارنده 1 کیلوگرم در پین

5.3 دوام 10،{3}} برابر نیروی فنر در محدوده نگه داشته می شود

5.4 مقاومت در برابر لرزش فرکانس لرزش 10 ~ 500 هرتز به مدت 15 دقیقه، دامنه 1.2 میلی متر، بیش از ثانیه. خاموش، امپدانس تماس<>

6.{1}} عملکرد محیطی

6.1 شوک حرارتی -40 درجه 30 دقیقه.85 درجه /30 دقیقه.100 سیکل، امپدانس تماس<100mohm without="" appearance="">

6.2 Moisture resistance 90～95%r.h,60℃, measure insulation after 500hours>100mohm، امپدانس تماسی<100mohm, no="" appearance="">

6.3 تست نمک پاشی محلول نمک 5 درصد به مدت 24 ساعت زنگ نمی زند.

6.4 تست لحیم کاری 230±5 درجه ± 1 ثانیه میزان پوشش جوش مرطوب بیش از 95 درصد.
