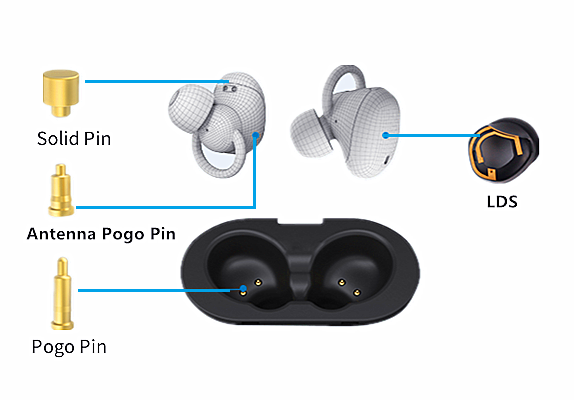

در سال‌های اخیر، بازار هدست‌های بلوتوث بی‌سیم واقعی (TWS) بسیار داغ بوده است و تولیدکنندگان مختلف تلفن همراه محصولات هدست TWS خود را عرضه کرده‌اند. برای نشان دادن اهمیت این بازار کافی است. در آخرین مقاله، پین شارژ محفظه شارژ هدست بی سیم واقعی (TWS) را معرفی کردیم. امروز به طور مختصر به معرفی قسمت آنتن می پردازیم. در مورد اهمیت آنتن در هدست TWS، معرفی آنتن بلوتوث هدست TWS و نحوه انتخاب سه در هنگام طراحی هدست TWS صحبت خواهیم کرد. از یک جنبه، نقش، انواع و انتخاب های طراحی آنتن بلوتوث هدست TWS را به اشتراک بگذارید.

اهمیت آنتن های هدفون TWS

از رادیوهای قدیمی گرفته تا بلندگوهای هوشمند فعلی، از "برادران بزرگ" تا گوشی های هوشمند، از هدست های بلوتوث سنتی تا هدست های بی سیم واقعی TWS. در توسعه فناوری لوازم الکترونیکی مصرفی، آنتن یک سیستم عامل مهم است. با پیدایش مفهوم اینترنت همه چیز، نقش آنتن برای خانه‌های هوشمند، وسایل نقلیه هوشمند و دستگاه‌های پوشیدنی هوشمند که توسط یک ماشین متصل و کنترل می‌شوند، اهمیت بیشتری پیدا می‌کند.

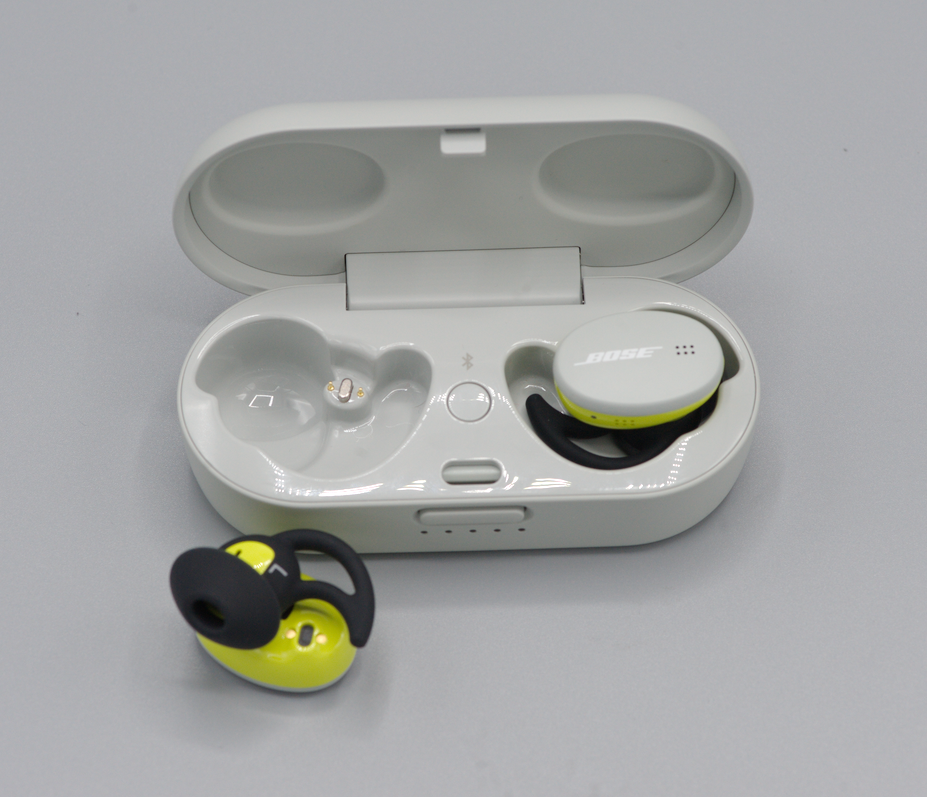

هدفون های TWS یک هدفون استریو بی سیم واقعی هستند. روش اصلی استفاده این است که از طریق فرکانس رادیویی بلوتوث با دستگاه های تلفن همراه مانند تلفن همراه و رایانه متصل می شود و سپس اطلاعات صوتی را به هدفون منتقل می کند و سپس آنها را رمزگشایی می کند و در انتهای هدفون خروجی می گیرد. در این فرآیند آنتن بلوتوث باید به عنوان یک «برج» برای برقراری ارتباط بین دو طرف عمل کند و وظایف ارسال و دریافت را انجام دهد. بنابراین، در هدست TWS، تراشه بلوتوث و آنتن بلوتوث مکمل یکدیگر هستند تا پخش موسیقی به صورت بی سیم منتقل شود و از قید سیم ها جلوگیری شود.

معرفی آنتن بلوتوث هدست TWS

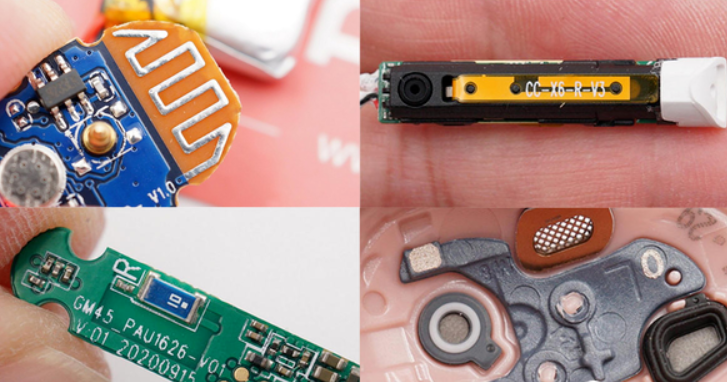

به عنوان یک سیستم عامل مهم هدست TWS، توسعه فعلی آنتن بلوتوث نسبتاً بالغ است. عمدتاً چهار نوع آنتن برد مدار چاپی، FPC، سرامیک و LDS وجود دارد. ظاهر محصول هدفون TWS، باند فرکانس مورد نیاز و هزینه را برای انتخاب مناسب ترین نوع آنتن در نظر بگیرید.

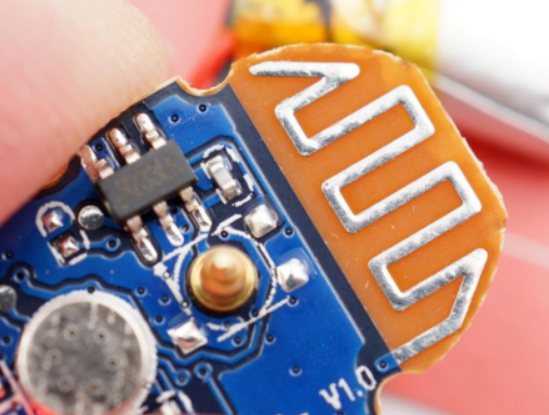

1. آنتن PCB روی برد

همانطور که از نام آن پیداست، آنتن PCB آنبورد نوعی آنتن است که مستقیماً روی برد PCB کشیده می شود. به طور گسترده ای در بردهای مدار ماژول تک فرکانس مانند ماژول های بلوتوث، ماژول های WIFI و ماژول های ZIGBEE استفاده می شود. در ایرفون های TWS به دلیل محدودیت صدا، استفاده از آنتن بلوتوث آنبورد نسبتا نادر است.

آنتن های برد PCB را می توان توسط تامین کنندگان بردهای PCB که معادل قسمت مدار برد هستند طراحی و پیاده سازی کرد.

مزایا: آنتن برد PCB نیازی به اشکال زدایی چندگانه ندارد و می توان مستقیماً بدون هزینه روی PCB رسم کرد.

معایب: مساحت مورد نیاز بزرگ است، جهت گیری نسبتاً تک است، فقط برای یک باند فرکانسی مناسب است، قوام دسته های مختلف آنتن نسبتا ضعیف است و توانایی ضد تداخل ضعیف است.

2. آنتن FPC

آنتن FPC از آنتن پردازنده PCB تکامل یافته است. به دلیل محدودیت حجمی هدست TWS، فضای روی مادربرد داخلی نمی تواند آنتن را در خود جای دهد. آنتن FPC معادل خارج کردن مدار آنتن از PCB و استفاده از سایر فلزات خارجی برای تبدیل آنتن به یک جزء جداگانه است. تا بهتر بتوان آن را در فضای داخلی هدست TWS قرار داد.

آنتن FPC را می توان توسط کارخانه برد PCB از برد نرم و مواد انعطاف پذیر ساخت.

مزایا: قابل استفاده برای اکثر محصولات الکترونیکی کوچک، باندهای فرکانسی قابل ساخت نیز غنی هستند، عملکرد بهتر و هزینه کمتر است.

معایب: هر محصول باید به صورت جداگانه اشکال زدایی و به صورت دستی وصله شود.

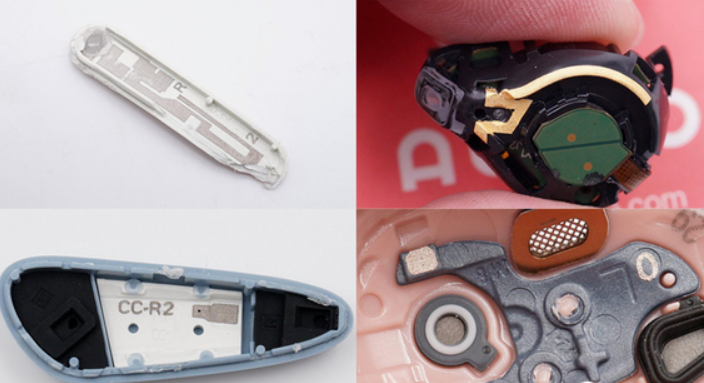

3. آنتن LDS

آنتن LDS ارتقاء بیشتر آنتن FPC است. اگرچه آنتن FPC توانسته تا حد زیادی از فضای داخلی هدست استفاده کند، اما همچنان برای اتصال آن به یک صفحه تخت نیاز دارد.

آنتن LDS از فناوری قالب‌گیری مستقیم لیزری استفاده می‌کند که از فناوری لیزر برای تشکیل مستقیم الگوهای آنتن فلزی روی براکت‌ها، صفحات پوششی و غیره استفاده می‌کند که می‌توان آن‌ها را به سطوح نامنظم داخل هدفون لیزر کرد و از فضای داخلی گوشی بیشتر استفاده کرد.

تولید کنندگان آنتن LDS برای پردازش لیزر، فناوری لیزر و فناوری آبکاری می توانند از آن پشتیبانی کنند.

مزایا: همه جهت ها قابل پشتیبانی هستند و مقبولیت قوی دارند.

معایب: هزینه گران تر است و برای مواد سطح بیرونی محصول الزامات خاصی وجود دارد.

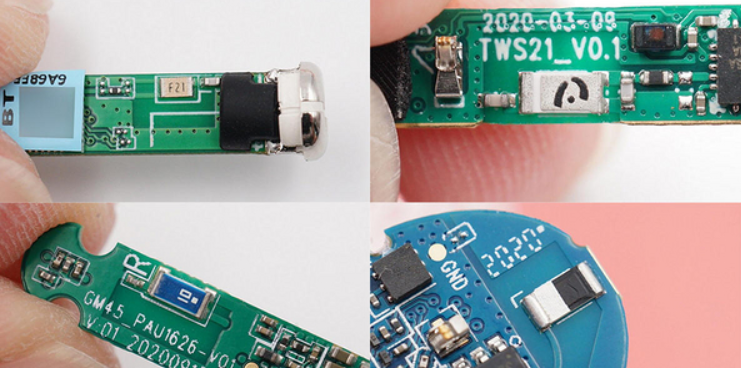

4. آنتن سرامیکی

آنتن سرامیکی یکی دیگر از محصولات آنتن دهی است که به طور گسترده در دستگاه های ماژول بلوتوث استفاده می شود. این نام به دلیل استفاده از پوسته های سرامیکی است. به طور عمده به دو نوع آنتن سرامیکی بلوک و آنتن سرامیکی چند لایه تقسیم می شود.

آنتن بلوک سرامیکی برای چاپ قسمت فلزی آنتن بر روی سطح سرامیکی سریع است و آنتن سرامیکی چند لایه را می توان با توجه به الزامات طراحی روی هر لایه دی الکتریک سرامیکی چاپ کرد و در نتیجه اندازه آنتن را کاهش داد.

مزایا: اندازه کوچک، کاربرد آسان، هزینه کم، عملکرد خوب و تنها اشغال فضای کوچک.

معایب: الزامات برای منطقه ترخیص نسبتاً زیاد است، جهت گیری نسبتاً منفرد است و الزاماتی برای موقعیت قرارگیری وجود دارد.

ما از حذف قبلی هدفون های TWS یاد گرفتیم که به دلیل محدودیت های حجم، آنتن های PCB به ندرت در هدفون های TWS استفاده می شود. با توجه به نیاز محصولات خود انتخاب کنید، هیچ نوع استفاده ثابتی وجود ندارد.

نحوه انتخاب آنتن مناسب

از نظر تئوری، از نظر هزینه، آنتن‌های PCB و FPC کمتر، آنتن‌های سرامیکی متوسط ​​هستند و آنتن‌های LDS گران‌تر هستند. و از نظر استفاده از فضا، آنتن های LDS انعطاف پذیرترین هستند و می توانند از فضای داخلی هدست به طور کامل استفاده کنند.

از نظر کارایی، قابلیت ارسال و دریافت آنتن های خارجی به طور کلی بهتر از آنتن های داخلی است. هدست های TWS به دلیل محدودیت حجم و الزامات قابل حمل با آنتن های داخلی طراحی شده اند. عملکرد نسبتا مشابه است و برای انتخاب یک آنتن مناسب باید عوامل مختلفی را به طور جامع در نظر گرفت.

طراحی آنتن بلوتوث هدست TWS بر کیفیت انتقال ارتباط بلوتوث تأثیر می گذارد که به نوبه خود بر تجربه واقعی کاربر تأثیر می گذارد. انتخاب آنتن‌های بلوتوث تحت تأثیر عوامل زیادی مانند عملکرد، باند فرکانس، هزینه و فضای کاربری است. تنها با در نظر گرفتن شرایط خاص محصول و سناریوهای استفاده و انتخاب آنتن مناسب می توان حداکثر کارایی محصول را اعمال کرد.
