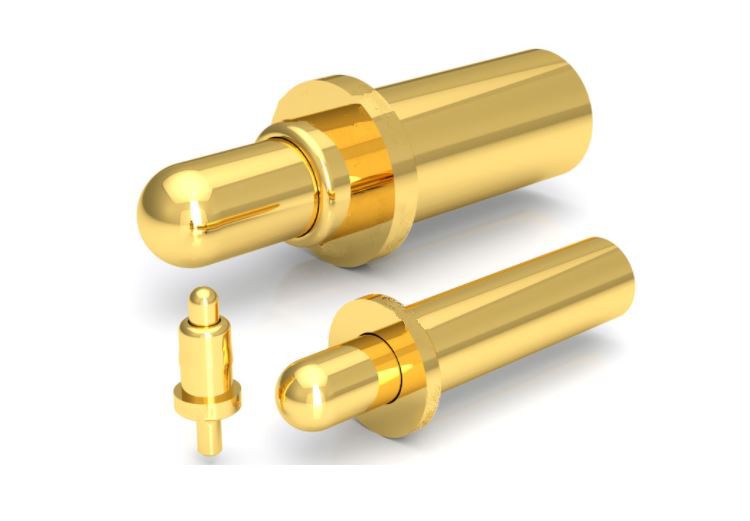

سنجاق پوگو بخش اصلی اتصالات دقیق مورد استفاده در ایستگاه های پایه ارتباطی یا ترمینال ها، خودروها، مراقبت های پزشکی، هواپیماهای بدون سرنشین، صنعت، هوافضا، و زمینه های دیگر است. چه سیگنال باشد و چه جریان، می توان آن را از طریق این سنجاق پوگو منتقل کرد. با توسعه جامعه، محصولات بیشتر و بیشتر نیاز به انتقال جریان بالا، شارژ سریع دارند و حتی برخی محصولات دارای الزامات حفاظت از رعد و برق هستند که این امر همچنین قابلیت مقاومت فعلی پوگو را در برابر قابلیت بالاتر و بالاتر می کند. در حال حاضر فناوری های تولید زیر برای تیمبل های بهاری وجود دارد:

1. مسطح پایین فنر thimble: سوزن این ساختار از نوع تخت پایین است, که ساده برای پردازش و دارای کمترین هزینه, و سنجاق پوگو و لوله سنجاق پوگو خوب است, اما خطر بالایی از سوزن وجود دارد و لوله سوزن تماس نیست و شکست قدرت, و مقاومت تماس محصول نیز بالا است. خيلي بزرگه . محصولات با این ساختار معمولا تنها در مناسبت هایی که مورد نیاز محصول به خصوص کم و جریان به خصوص کوچک استفاده می شود. در حال حاضر شرکت های بزرگ منظم اساساً این ساختار را انتخاب نمی کنند.

2. thimble فنر Beveled : سوزن این ساختار سطح beveled ، پردازش پیچیده تر است ، هزینه نسبتا بالا است ، و پین pogo ضعیف است ، اما محصول سوزن و لوله سوزن در تماس خوب است ، و مقاومت در تماس نیز بسیار کوچک است ، عمدتا به دلیل بهار نیروی الاستیک سوزن دارای یک جزء جانبی ، به طوری که سوزن و لوله سوزن در تماس پایدار هستند. این ساختار به طور گسترده ای در کارخانه های پوگو پین استفاده می شود و تنها در مناسبت هایی که جریان کوچک است مورد استفاده قرار می گیرد.

3. فولاد توپ نوع فنر thimble : سوزن از این ساختار یک بیل است ، و توپ فولادی خواهد شد در زیر آن اضافه شده است. این ساختار برای پردازش پیچیده است، هزینه نسبتاً بالا است و سنجاق پوگو و لوله پین پوگو ضعیف است و فضای اشغال شده توسط لوله سوزن نیز بزرگ است، اما سوزن محصول و لوله سوزن در تماس خوبی قرار دارند و مقاومت تماس نیز بسیار کوچک است، عمدتاً به این دلیل که فنر دارای نیروی الاستیک بر روی نوک سوزن است. یک جزء جانبی نیرو، که اجازه تماس پایدار بین سوزن و لوله سوزن را می دهد. توپ فولادی همچنین دارای یک کانال جریان فعلی اضافی است. این سازه به طور گسترده ای در کارخانه های پوگو پین استفاده می شود و در مناسبت هایی که جریان متوسط و بزرگ است مورد استفاده قرار می گیرد.

4. آستین داخلی نوع بهار thimble : سر سوزن از این ساختار beveled ، و آستین داخلی در زیر آن اضافه شده است. این ساختار برای پردازش پیچیده است، هزینه نسبتاً بالا است، و لوله پین پوگو نسبتاً ضعیف است، و فضای اشغال شده توسط لوله سوزن کوچکتر از نوع توپ فولادی است، اما سوزن محصول و لوله سوزن در تماس خوبی قرار دارند، و مقاومت تماسی نیز بسیار کوچک است، عمدتا به این دلیل که فنر دارای یک جزء جانبی از نیروی فنر سوزن, که اجازه می دهد تا برای تماس پایدار تر بین سوزن و لوله سوزن. آستین داخلی نیز یک کانال جریان جریان اضافه می کند. این سازه به طور گسترده ای در کارخانه های تیمبل بهاری مورد استفاده قرار می گیرد، و در مناسبت هایی که جریان متوسط و بزرگ است، مورد استفاده قرار خواهد گرفت.
