هفت جهت طراحی کانکتور کوچک

امروزه وسایل الکترونیکی بی‌شماری مانند گوشی‌های هوشمند، تبلت‌ها، مانیتورهای قند خون و غیره الزامات اندازه سخت‌تر و سخت‌تری دارند و فضای داخلی تنگ‌تر و سفت‌تر می‌شود، بنابراین فضای زیادی برای کانکتورها باقی نمی‌ماند. بنابراین هرچه کانکتور کوچکتر شود، اهمیت آن بیشتر می شود. این روند در زمینه‌های دفاعی و هوافضا نیز دیده می‌شود، مانند ماهواره‌ها، موشک‌های هدایت‌شونده و سیستم‌های اویونیک، که در آن‌ها الزامات فشردگی تنها با اتصالات «مینیاتوری» قابل برآورده شدن است. از آنجایی که تقاضا برای اتصالات کوچکتر همچنان در حال افزایش است، مهندسان طراح با مجموعه جدیدی از چالش ها مواجه می شوند. آنها دیگر نمی توانند طراحی رابط را در مراحل نهایی پروژه قرار دهند. کانکتورهای میکرو نیاز به تفکر قبلی دارند. طراحان را ملزم می کند تا عوامل مختلفی مانند بسته بندی، دوام، قابلیت حمل جریان و قابلیت تعویض را پیش بینی کنند.

هفت جهت طراحی کانکتور مینیاتوری

1. اتصال دهنده ها را در ابتدای طراحی در نظر بگیرید

میچ، مدیر مهندسی توسعه محصول ما، می‌گوید: «مهندسان آنقدر روی طراحی سیستم کلی متمرکز هستند که رابط را در انتهای طراحی قرار می‌دهند. "آنها فکر می کنند کانکتور ساده است، بنابراین می توانند To را در مرحله نهایی قرار دهند. سپس با طراحی خود گیر می کنند." او داستان های زیادی از طراحان را دیده است که در مراحل پایانی طراحی برای طراحی کانکتورها عجله دارند. او به ما گفت که در بسیاری از موارد، طراحان مجبور می شوند برای تکمیل طراحی، اتصال دهنده های غیر استاندارد را انتخاب کنند، که نه تنها هزینه ها را افزایش می دهد، بلکه زمان تحویل را نیز به تاخیر می اندازد. به منظور جلوگیری از چنین مشکلاتی، کارشناسان مربوطه توصیه می کنند که باید کانکتورهایی را که در اوایل طراحی استفاده می کنید در نظر بگیرید و سپس فضای طراحی را برای آنها رزرو کنید و اطراف آنها را طراحی کنید. مورلی، مهندس توسعه محصول ما، گفت: "دلیلی وجود ندارد که شما بگویید "اول، تصمیم بگیرید به کدام کانکتور نیاز دارید."

2. محدودیت های فضا را درک کنید

اگرچه کانکتورهای مینیاتوری تخته به برد معمولاً کمتر از 1 میلی متر ضخامت دارند، اما معمولاً در برنامه های فشرده استفاده می شوند. برای رفع مشکلات بسته بندی احتمالی، طراحان باید ردپای مدار روی PCB و همچنین سیم های اضافی متصل به کانکتورها را در نظر بگیرند. مایک هیگاشیکاوا، مدیر محصول منطقه Molex گفت: به دلیل زمین کوچکتر، باید رد و سیم ها را باریکتر کنید. همچنین، به خاطر داشته باشید که برخی از کانکتورها (به عنوان مثال: کانکتورهای کابل انعطاف پذیر) گزینه چرخش به جلو و عقب را ارائه می دهند. هنگام طراحی سیستم خود باید این روش‌های چرخشی را در نظر بگیرید. به عنوان مثال، اگر قطعه دیگری در جلو و پشت وجود داشته باشد، دسترسی به کانکتوری که به عقب برگردانده شده است ممکن است دشوار باشد. در نهایت، طراحان همچنین باید بدانند که دستگاه‌های نصب سطحی گاهی اوقات نمی‌توانند اجزای کوچک‌تر را مدیریت کنند. در برخی موارد برای حل این مشکلات به نازل های خلاء جدید نیاز دارند.

3. ظرفیت بار فعلی را بیابید

با کاهش اندازه کانکتور، ظرفیت حمل جریان کانکتور نیز کاهش می یابد. به طور معمول، کانکتورهای میکرو می توانند بین 200 میلی آمپر تا 500 میلی آمپر را تحمل کنند، که تقریباً نصف امتیاز فعلی کانکتورهای برد به برد بزرگتر است. برای جبران ظرفیت کمتر حمل جریان، طراحان ممکن است نیاز به افزایش تعداد پایانه ها داشته باشند.

4. پایداری اتصالات کوچک/میکرو را در نظر بگیرید

من باید در این مورد توصیه کنم، نه تنها در مرحله طراحی، بلکه در طول فرآیند مونتاژ تا آنها را از آسیب در امان نگه دارم." مورلی، متخصص طراحی کانکتورهای میکرو در کاربردهای رادیویی، به یاد می‌آورد که در طراحی نظامی، در کاربردهای فضایی، نیمی از کانکتورها در مرحله آزمایش از بین رفتند.

او گفت که عدم توجه به موضوع در وهله اول می تواند هزینه ها را افزایش دهد. کانکتورهای آسیب دیده نیاز به پیکربندی مجدد، نوسازی و علامت گذاری دارند. حتی ممکن است نیاز به کانکتورهای گران‌تر و قابل تعویض در میدان برای تعویض وجود داشته باشد و چنین تغییری می‌تواند یک یا دو هفته دیگر به زمان طراحی اضافه کند.

مورلی گفت: «لازم به ذکر است که همیشه کانکتورهای موجود را در اولویت قرار دهید و اگر آن کانکتورها با طراحی شما سازگار نیستند، طراحی خود را در نظر بگیرید که می تواند در زمان شما صرفه جویی کند.

5. جایگزینی آسان را در نظر بگیرید

اگر نمای بیرونی محصول بسته است، به کانکتورهایی نیاز دارید که از بیرون قابل تعویض باشند. در غیر این صورت، باید کارهای لحیم کاری انجام دهید.

مورلی گفت: «هرچه بیشتر این کار را انجام دهید، در مهارت‌هایی مانند جوشکاری مهارت بیشتری خواهید داشت، اما خطر آسیب به کل سیستم بیشتر می‌شود.

6. الزامات عملکردی کانکتور را درک کنید

تامین کنندگان به مشتریان نیاز دارند تا نیازهای خود را به طور کامل بیان کنند، در غیر این صورت ممکن است نیازهای مشتری را به درستی درک نکنند. این امر به ویژه در مواقعی که نیاز به ساخت کانکتورهای سفارشی است، اهمیت دارد.

Story می‌گوید: «بیان دقیق الزامات اتصال بسیار مهم است. "اگر نامشخص یا حذف شده باشد، ما در خطر از دست دادن الزامات کلیدی برای طراحی هستیم."

7. استرس مکانیکی را در نظر بگیرید

دما، شوک و لرزش همگی باعث ایجاد تنش بین رابط ها و مدارها می شوند. کارشناسان پیشنهاد می کنند که اتصال دهنده هایی را انتخاب کنید که از تأثیر این نیروها جلوگیری کنند.

مورلی گفت: "من اتصالات لحیم کاری را دیده ام که روی برخی از تخته های PCB تکه تکه شده اند." هنگامی که یک کانکتور محکم به برد یا سازه بیرونی متصل می شود، باید در برابر نیروهای شوک و لرزش مقاومت کند، در غیر این صورت ممکن است ترک هایی ایجاد شود.

مورلی توصیه می کند که مهندسان از یک سیستم به هم پیوسته برای به حداقل رساندن ایجاد تنش بین ساختار نصب و نقاط اتصال استفاده کنند. او گفت: "تعدادی از تامین کنندگان وجود دارند که چنین سیستم هایی را ارائه می دهند." طراحان باید به این موضوع توجه زیادی داشته باشند.»

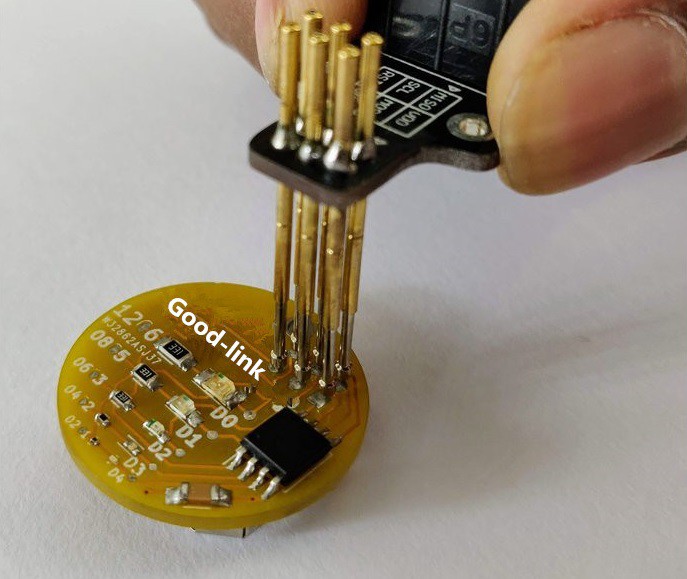

تامین کنندگان کانکتور pogopin - Shenzhen ZZT Precision Electronics Co., Ltd.

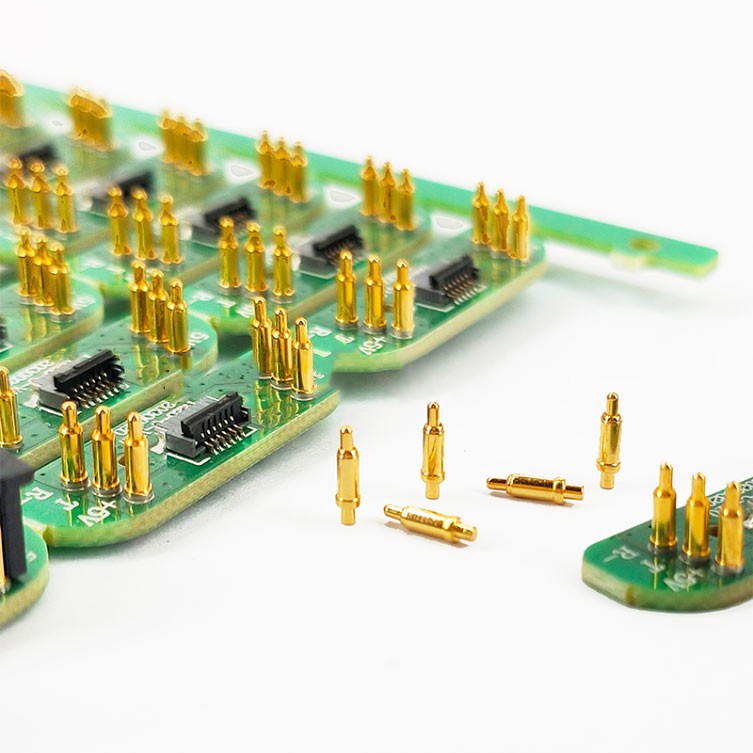

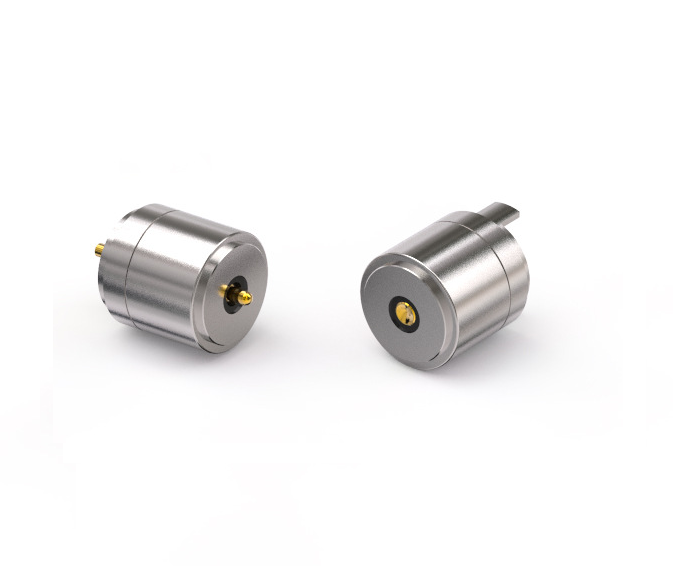

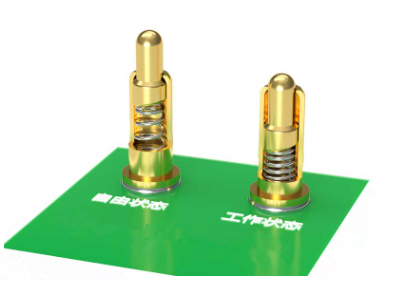

این شرکت در سال 2007 تأسیس شد و یک شرکت فناوری پیشرفته با اتصال دقیق به عنوان عامل پیشرو و توسعه فناوری به عنوان هسته اصلی است که تحقیق و توسعه، تولید و فروش را ادغام می کند. محصولات اصلی ما عبارتند از POGO PIN، کانکتور POGO PIN، اتصال مغناطیسی، کابل داده شارژ مغناطیسی و کانکتور جذب. محصولات ما به طور گسترده ای در پوشاک هوشمند، ارتباطات تلفن همراه، دوربین های دیجیتال، خودرو، تجهیزات پزشکی و سایر زمینه ها استفاده می شود.
