آنتن هدفون بلوتوث TWS
بزرگترین دلیل محبوبیت هدفون های بلوتوث بی سیم بودن آنها و رهایی از قید کابل های هدفون سیمی است. هدست های بلوتوث سیگنال ها را از طریق امواج رادیویی منتقل می کنند، بنابراین طراحی آنتن بسیار مهم است. این مقاله به طور مختصر به معرفی انواع رایج آنتن های مورد استفاده در محصولات دیجیتال دستی می پردازد.
1. آنتن PCB.
آنتن PCB آنتنی است که مستقیماً از فویل مسی روی برد مدار مدار چاپی تشکیل شده است که دارای مزایای کم هزینه، پایداری دسته ای بالا و عدم اشکال زدایی در تولید است. نقطه ضعف آن این است که فقط برای یک باند فرکانسی مناسب است و به دلیل اینکه از فویل مسی PCB تشکیل شده است، موقعیت آنتن نسبتاً محدود است. علاوه بر این، آنتن PCB به طور کلی به فضای سر بزرگ نیاز دارد و اندازه خود آنتن نیز بزرگ است. آنتن های PCB در لپ تاپ ها، تی وی باکس ها و ... کاربرد فراوانی دارند.آنتن های PCB در هدست های بلوتوث در شکل زیر نشان داده شده است.
2. آنتن سرامیکی.
آنتن سرامیکی یک آنتن کوچک مناسب برای دستگاه های بلوتوث است. فضای کمی را اشغال می کند و عملکرد خوبی دارد. پهنای باند باریکی دارد و دستیابی به باندهای فرکانسی متعدد دشوار است. این می تواند به طور موثر یکپارچه سازی مادربرد را بهبود بخشد و محدودیت آنتن در ID را کاهش دهد. طرح باید در ابتدای تعریف تابلو وارد شود. آنتن های سرامیکی به دو دسته آنتن های سرامیکی بلوک و آنتن های سرامیکی چند لایه تقسیم می شوند:
آنتن بلوکی: کل بدنه سرامیکی در دمای بالا سینتر شده و سپس قسمت فلزی آنتن بر روی سطح بلوک سرامیکی چاپ می شود.
آنتن چند لایه: پخت از روش پخت همزمان با دمای پایین استفاده می کند تا بگوید که سرامیک های چند لایه روی هم چیده و تراز می شوند و سپس در دمای بالا زینتر می شوند، بنابراین هادی فلزی آنتن را می توان روی هر لایه دی الکتریک سرامیکی چاپ کرد. با توجه به الزامات طراحی، به طوری که می تواند به طور موثر اندازه آنتن را کاهش دهد و بتواند به هدف پنهان کردن آنتن برسد.
از آنجایی که ثابت دی الکتریک خود سرامیک بیشتر از مدار مدار چاپی PCB است، استفاده از آنتن سرامیکی می تواند به طور موثر اندازه آنتن را کاهش دهد و در عین حال عملکرد آنتن را تضمین کند. عیب آنتن های سرامیکی این است که مشکل قوام دارند، بزرگ هستند و همچنین در هنگام قرار دادن محدود هستند. آنتن های سرامیکی بیشترین استفاده را در محصولات اینترنت اشیا مانند آنتن های GPS و بلوتوث دارند.
3. آنتن LDS.

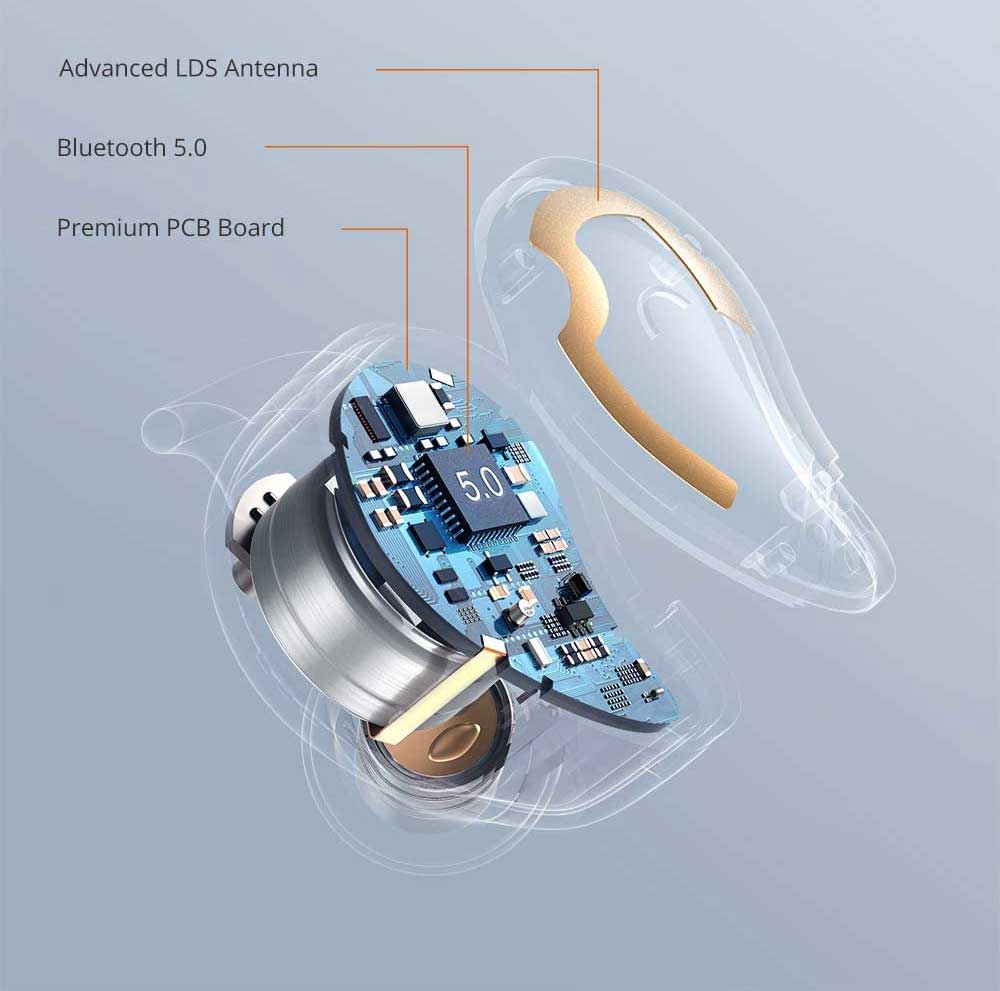

فناوری آنتن LDS یک فناوری ساختار مستقیم لیزری است که از رایانه برای کنترل حرکت لیزر با توجه به مسیر الگوی رسانا استفاده می کند و لیزر را بر روی دستگاه پلاستیکی سه بعدی قالب گیری شده پخش می کند. در عرض چند ثانیه، الگوی مدار فعال می شود. اصل آن شبیه آنتن PCB است، تفاوت آن در این است که LDS از شکل آنتن برای پرتاب لیزر بر روی یک محفظه پلاستیکی و آبکاری برای تشکیل یک آنتن فلزی در عرض چند ثانیه استفاده می کند. بزرگترین نقطه ضعف آنتن LDS هزینه بالا و فرآیند پیچیده است. بزرگترین مزیت این است که آنتن را می توان مستقیماً در پشت بدنه قرار داد تا فضای خالی آنتن زیاد باشد و راندمان آنتن بالا باشد. در حال حاضر به طور گسترده در گوشی های هوشمند رده بالا، ساعت ها/بندهای هوشمند و هدست های بلوتوث استفاده می شود.
