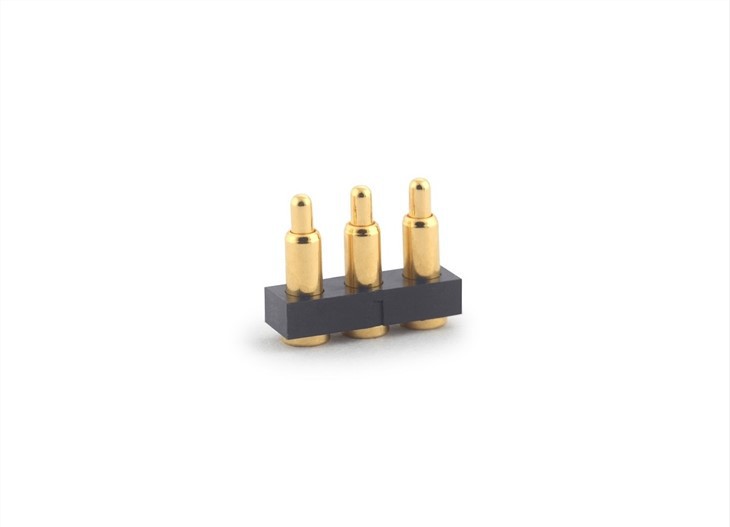

Pogo Pin 1Row 3pins برای خط مونتاژ

SMTPogo پین 1 ردیف 3 پین برای خط مونتاژ

مشخصات

مشخصات محصول ThePogo pin به شرح زیر است:

مرور کلی 1.0

1.1 این مشخصات پارامترهای عملکرد کلی و الزامات تست محصولات سری Pogo pin را تعریف می کند.

2.0 مورد نیاز

2.1 اندازه ظاهر مطابق با الزامات طراحی محصول است

3.0 مواد و آبکاری

3.1 بشکه یک آلیاژ برنجی است که نیاز به آبکاری ، روکش نیکل و روکش طلا دارد. ضخامت لایه آبکاری به دلیل موارد مختلف استفاده از محصول متفاوت است.

3.2 پیستون یک آلیاژ برنجی است که نیاز به آبکاری ، آبکاری نیکل و روکش طلا دارد. ضخامت لایه آبکاری به دلیل استفاده های متفاوت از محصول متفاوت است.

3.3 فنر فولاد ضد زنگ SUS 304 است ، یا می توان سیم فولادی پیانو را با آبکاری کرد.

3.4 پلاستیک یک ماده مقاوم در برابر درجه حرارت بالا است ، مانند PA46 ، PA4T ، LCP ، PA9T و غیره.

4.0 پارامترها

4.1 ولتاژ کار: 12V

4.2 جریان کار مداوم: 1.0A

4.3 عمر مفید: 10000 بار

4.4 دمای کار: -25 ℃ تا ﹢ 75 ℃ 95 R RHMax.

4،5 درجه حرارت ذخیره سازی: -40 ℃ تا ﹢ 85 ℃ 95 R RHMax.

5.0 عملکرد الکتریکی

5.1 مقاومت تماس: مقاومت تماس در محل کار< ؛ 30 اهم است.

5.2 مقاومت در برابر ولتاژ: 500VAC به مدت 1 دقیقه ، حداکثر جریان نشت 0.3 میلی آمپر است.

6.0 خواص مکانیکی

6.1 نیروی مثبت ، نقطه کار بیشتر از 30gf است

6.2 دوام 20000 برابر نیروی فنر در محدوده باقی می ماند

7.0 عملکرد محیطی

7.1 مقاومت در برابر درجه حرارت بالا 260 ℃ ، بدون تغییر رنگ یا تاول بعد از 6 دقیقه.

7.2 دما و رطوبت ثابت 95٪ RH ، 60 ℃ ، 96 ساعت آزمایش دما و رطوبت ثابت پس از امپدانس تماس< ؛ 200mohm ، بدون آسیب ظاهری.

7.3 آزمایش اسپری نمک محلول نمک 5٪ به مدت 48 ساعت عاری از خوردگی خواهد بود.

7.4 تست قلع لحیم کاری 245 ± 5 ℃ ، زمان 2 ~ 3 ثانیه ، سطح مرطوب بالای 95.

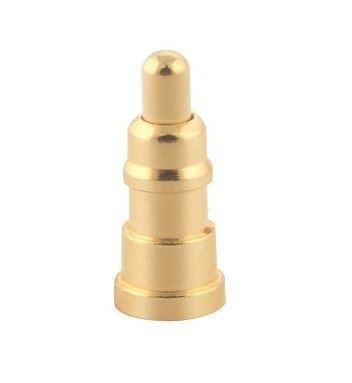

اتصال Pogo pin برای پایانه PCB کاربردی است

به عنوان تامین کننده اتصال دهنده SMT pogo pin فنر باتری ، SMT Pogo Pin ما برای شارژ جریان بالا برای آداپتور ، برنامه مدار ، محلول HMI و طراحی برد مدار چاپی استفاده می شود.

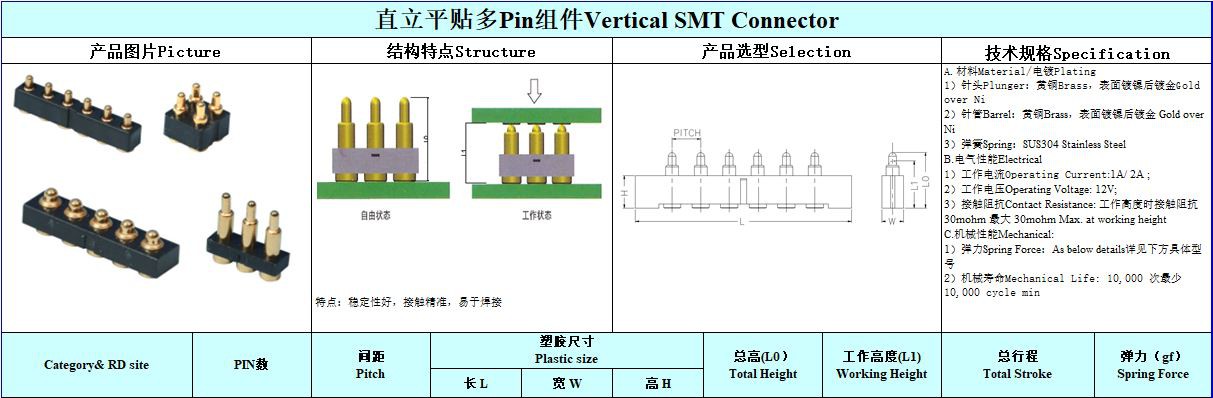

OurSMT Pogo Pin design

چگونه انجام می دهیم:

1. دو کارخانه ممیزی شده با نام تجاری خود به خوبی سازماندهی شده است

2.38 خط تولید پیشرفته و دستگاه دیجیتال با کیفیت 12

3. بیش از 100 مشتری و 1000 سفارش در سراسر جهان هر سال

4.6 QIC داخلی و 12 QC نهایی ، هر مرحله را به عنوان سفارش خود کنترل کنید

5.136 کارگر ماهر ، 15 مدیر کارگاه تولید مجرب

6.12 مدیر فروش حرفه ای ، خدمات 7*24 ساعته

ظرفیت ما

■ Pogo Pin1.3KKpcs/day ؛

components اجزای جدید 300 KSets/ M

parts قطعات ثابت 10 KSets/M

parts قطعات دقیق 100 KKpcs/M

سیستم تضمین کیفیت در مورد پین تماس با بهار

مشتریان خدمات

در حال حاضر ، محصولات ما با موفقیت و به طور گسترده در زمینه های محصول مورد استفاده قرار می گیرد: پوشیدنی های هوشمند ، هدست های بلوتوث TWS ، بلندگوهای بلوتوث ، خانه های هوشمند ، تلفن های هوشمند ، ارتباطات 5G ، تجهیزات پزشکی ، محصولات الکترونیکی قابل حمل و غیره.

Pogo Pin قابل اعتماد و قابل اعتماد! فناوری Good-Link باعث می شود اتصال دهنده ها بهتر پیوند بخورند.
