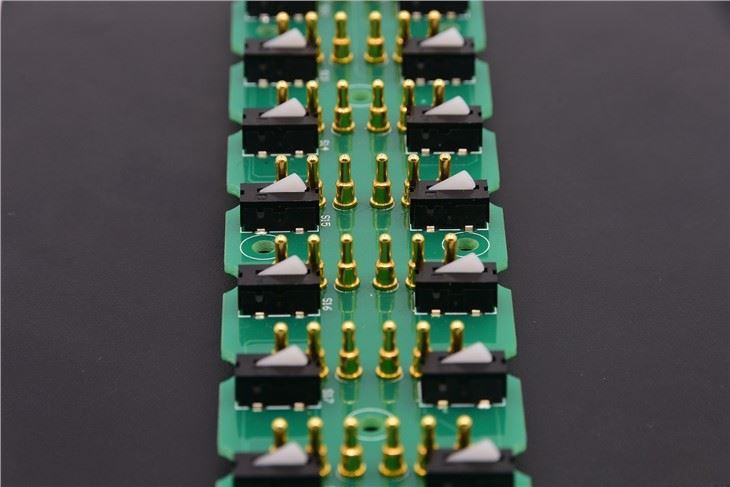

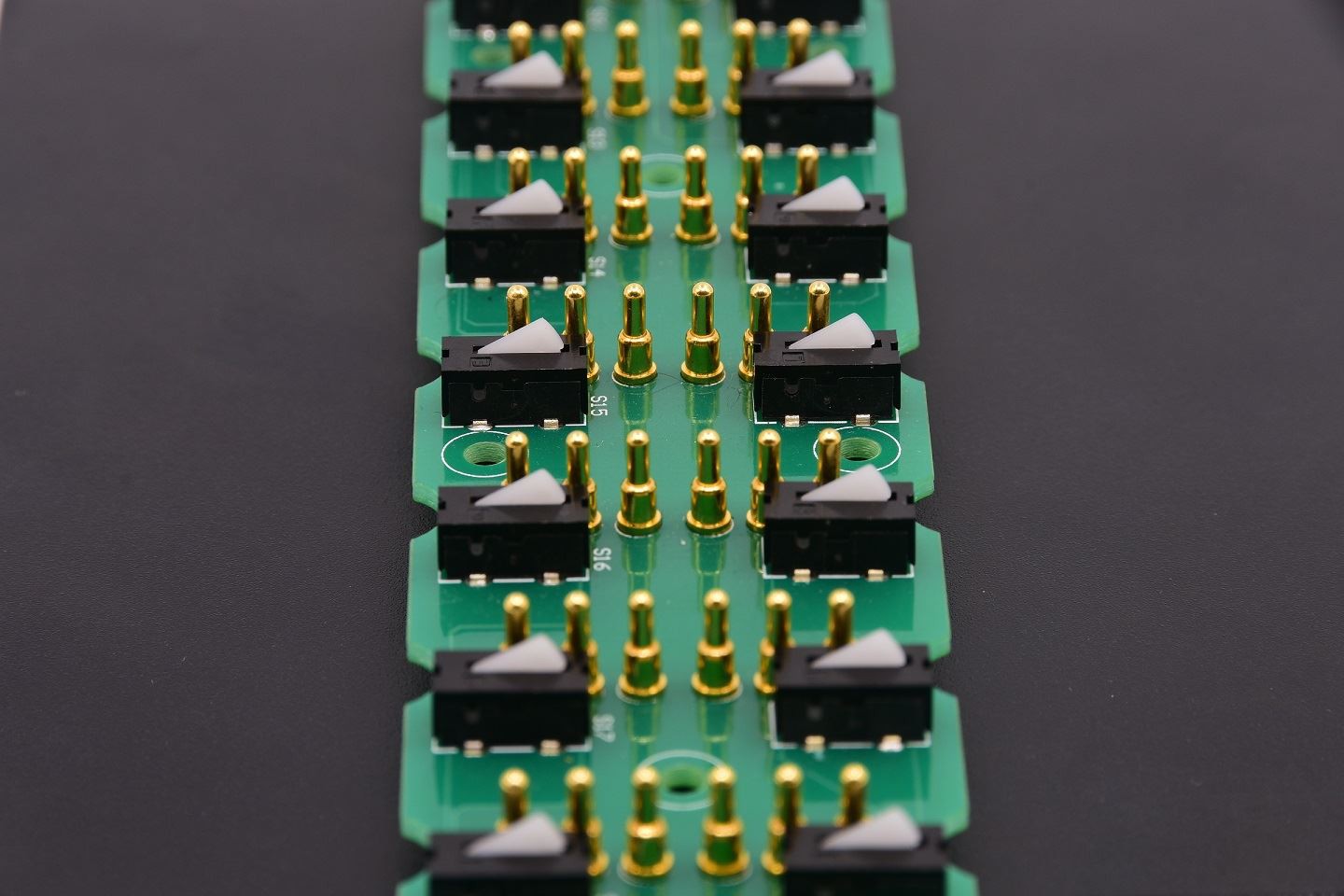

بهار-Pogo Pins PCB بارگیری شده است

بهار-Pogo Pins PCB بارگیری شده است

POGO PIN یک رابط الکترونیکی بسیار رایج است. ساختار اصلی آن شامل یک لوله چرخش، یک سوزن چرخشی و یک فنر فشاری است. دهانه لوله سوزن برای نگه داشتن سوزن در داخل لوله سوزن چین خورده است و نیروی تماس توسط فنر برای برقراری یک اتصال الکتریکی بین سوزن و قطعات داکینگ تامین می شود. من معتقدم بسیاری از مردم نمی دانند که PIN POGO چگونه جوش داده می شود.

بهار-Pogo Pins PCB بارگیری شده است

During the use of POGO PIN, the male and female ends are docked and the pogo pin compresses a certain stroke (compression amount 1.0mm, elastic force 70g±20g). It can be powered on, transmit signals, etc. to achieve various functions. Pogo Pin can be soldered on the PCB to make it fixed, or it can be fixed on the product structure, which requires professional design engineers to solve the problem.

بهار-Pogo Pins PCB بارگیری شده است

10 سال تجربه در تولید انگشتان فنری POGOPIN با کیفیت و کمیت. برای اطمینان از کیفیت محصولات، جزئیات هر لینک پردازش باید به خوبی کنترل شود. انگشتان فنری که ما تولید می‌کنیم همیشه برتری-داشته‌اند، توسط برخی از-شرکت‌های معروف داخلی و خارجی به‌عنوان تامین‌کننده اتصالات آنها شناخته شده‌اند و شهرت خوبی برای خود ایجاد کرده‌اند.

بهار-Pogo Pins PCB بارگیری شده است

ساختار مورد استفاده برای اتصال برد PCB با ارتفاع کاری صفر و کانکتور POGOPIN شامل لوله سوزن و برد PCB، یک سوراخ نصب در وسط بالای برد PCB باز می شود، لوله سوزن در داخل پایه چیده شده است. سوراخ، و داخل لوله سوزن با یک ساختار اتصال ارائه شده است، ساختار اتصال از یک فنر و یک شفت سوزن تشکیل شده است. این نوع ساختار برای اتصال برد PCB با ارتفاع کاری صفر و کانکتور POGOPIN، از طریق خاصیت ارتجاعی فنر، هنگامی که کانکتور POGOPIN با برد PCB متصل می شود، شفت پین را می توان به داخل فشار داد و فنر را فشرده کرد. به طوری که صفحه PCB صاف نگه داشته می شود تا به ارتفاع کاری صفر برسد و هنگامی که کانکتور POGOPIN از برد PCB جدا می شود، شفت سوزن می تواند تحت تأثیر نیروی فنر از داخل لوله سوزن بیرون بزند. که عملی بودن را بهبود می بخشد.

بهار-Pogo Pins PCB بارگیری شده است

پین های pogopin pogo چگونه روی PCB نصب می شوند؟

ابتدا نصب سطحی

پین پوگو معمولاً به صورت ثابت نصب می شود و قسمت پایینی لوله سوزن طرحی با کف صاف است، بنابراین می توانیم از بسته بندی عمودی یا افقی استفاده کنیم که لحیم کاری با PCB را آسان می کند. همچنین، برخی از سوزن ها دارای پین های مکان یابی در انتها هستند، بنابراین هیچ افست وجود ندارد و بهتر عمل می کند.

دوم، روش نصب دم لحیم مستقیم

بسته بندی معمولی-برای لحیم کاری آسان. علاوه بر این، ما اغلب از بسته‌های tail-end plug-استفاده می‌کنیم که به تولیدکنندگان پین pogo گزینه‌های بیشتری از نظر استفاده از فضا می‌دهد.

سوم، نصب شناور

عمدتاً از طراحی دوطرفه-دو سر- استفاده می‌کند که برای اتصال بدون فشار جوش مناسب‌تر است و به مهندسان این امکان را می‌دهد که انعطاف‌پذیری فضای بیشتری در هنگام ساخت-برد دو طرفه- داشته باشند. به-اتصالات برد.

نکات فوق چندین روش نصب انگشتانه فنری پوگو پین است که امروزه به شما توصیه می شود. روش‌های نصب بسیار دیگری برای انگشتانه فنری پین پوگو وجود دارد، ما هنوز باید با توجه به وضعیت واقعی خود انتخاب کنیم.
