7 دلیل که چرا پین های Pogo بهترین راه حل اتصال هستند
Pogo Pin برای بسیاری از برنامهها مانند اتصالات، اتصالات برد به برد یا شارژ مناسب است. در اینجا دلیل آن است.
از آنجایی که شرکتهای برجستهای مانند اپل و مایکروسافت از آنها در محصولات مصرفی خود استفاده کردهاند، کانکتورهای فنری یا به اصطلاح پینهای pogo محبوبیت بیشتری پیدا میکنند.
پینهای پوگو چندین مزیت را با هم ترکیب میکنند که آنها را از اکثر انواع دیگر کانکتور متمایز میکند.
در مقاله امروز ما این مزایا را مورد بحث قرار خواهیم داد و نگاهی دقیق تر به نحوه استفاده از این مزایا در طراحی شما خواهیم داشت.
تاریخچه مختصری از پین های پوگو
قبل از اینکه مستقیماً به سراغ 7 دلیل برویم، اجازه دهید با تاریخچه کوتاهی از پینهای پوگو شروع کنیم. نوع کانکتور تقریباً 50 سال است که وجود دارد. مهندسان گارد قدیمی به یاد خواهند آورد که آن پین ها بهترین شهرت را نداشتند. آنها اغلب ناپایدار بودند، جریان کم داشتند و به هر نوع ارتعاشی که آنها را برای بسیاری از برنامه هایی که شامل انتقال داده می شد، رد صلاحیت می کرد بسیار حساس بودند. از زمان آتی صنعت تست نیمه هادی، پین های تست باردار فنری پیشرفت های قابل توجهی داشته اند. پیشرفتهای فناوری که برای کوچک کردن اندازه آنها به سطحی لازم بود که آنها را برای گامهای ظریف مورد نیاز در طول روشهای آزمایش IC مناسب کند، به کانکتورهای پین pogo درجه مصرفکننده منتقل شدهاند.
پس چرا پینهای Pogo امروزه بسیار محبوب هستند و چه چیزی آنها را برای بسیاری از برنامهها مناسب میکند؟ در اینجا دلایل وجود دارد:
1. بیایید در مورد Pogo Pin Cost صحبت کنیم
اکثر کانکتورها با استفاده از فرآیند مهر زنی تولید می شوند. این فرآیند اساساً یک قطعه فلزی نازک را می گیرد که با کوبیدن فلز به شکل مناسب توسط یک قالب شکل می گیرد.
این کلیپ ویدیویی کوچک را ببینید که این روند را توضیح می دهد.
در مقابل این، پین های پوگو با استفاده از فرآیند تراشکاری تولید می شوند. این فرآیند از یک تکه فلز گرد استفاده می کند و آن را بسیار سریع می چرخاند. سپس یک لبه تیز قسمت هایی را از بلوک فلزی که مورد نیاز نیستند خراش می دهد.
تفاوت اصلی بین هر دو فرآیند هزینه ساخت قالب است. هزینه تولید قالب می تواند تا 5000 دلار باشد. این بدان معناست که هزینه این قالب باید در محاسبات گنجانده شود که می تواند یک عامل قیمت قابل توجه باشد. به این محاسبه نمونه نگاه کنید:
مخصوصاً برای کانکتورهای غیر استاندارد با تعداد کم، پینهای Pogo جایگزین کارآمدتر هستند. در مثال بالا قیمت بیش از 80 درصد افزایش یافته است.
2. بهترین رابط برای بهترین تجربه کاربری

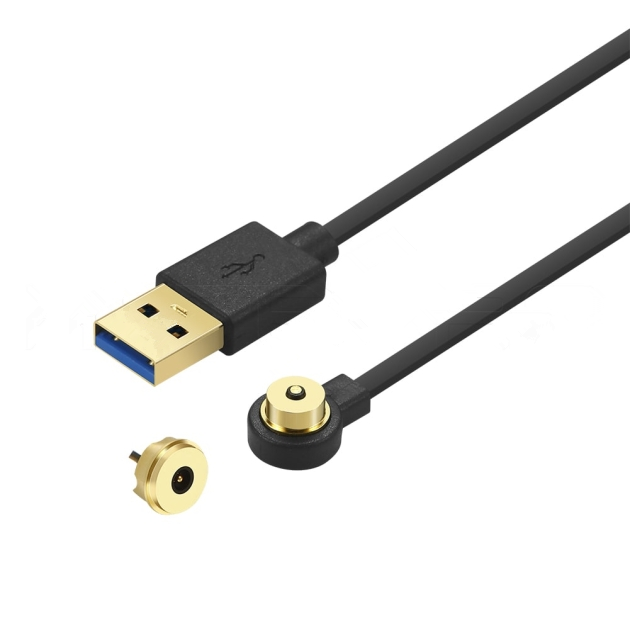

اتصال دهنده های فنری مناسب هستند. من مطمئن هستم که همه نظرات قانونی خود را در مورد محصولات اپل دارند، اما زمانی که من برای اولین بار در سال 2008 از کابل شارژ Magsafe در لپ تاپ دوستانم استفاده کردم، واقعاً گیج شدم. این نابغه است. فقط آن را ببندید، تراز خودکار، ساده برای استفاده. مهندسی اینگونه عمل می کند. ایجاد تغییرات کوچک در محصولات شناخته شده که به کاربران این اثر شگفت انگیز را می دهد و آنها را به مشتریان وفادار برند تبدیل می کند.
کانکتورهای پین Pogo اغلب این تجربه کاربر را بهبود می بخشد. به خصوص زمانی که به گونه ای انجام شود که به طور خودکار آنها را با دستگاه تراز کند.
3. رابط مناسب برای فضای کوچک
اکثر کانکتورها یا بزرگ و پایدار هستند یا کوچک و شکننده هستند. پین پوگو هر دو مزیت را در یک محصول ترکیب می کند. آنها می توانند بسیار کوچک باشند در حالی که تا 1 میلیون فشرده سازی زنده می مانند. این به دلیل طراحی خاص فنر آنها است که اندازه و پایداری خود را حفظ می کند. فنر مسطح مهر و موم شده فشار روی گوشه خمشی را افزایش می دهد در حالی که فنر مارپیچی دارای توزیع یکنواخت نیرو در طول فشرده سازی است. این امکان ایجاد طرح های کوچکتر را فراهم می کند.
4. چرا پین های Pogo بادوام ترین نوع اتصال هستند
اتصالات فنری بسیار بادوام هستند. برخلاف هر نوع رابط دیگر، پینهای pogo به صورت عمودی فشرده میشوند. این فشرده سازی یک جهته تمام قطعات سایش هر قسمت را به میزان قابل توجهی کاهش می دهد. مسئله اینجاست که هنگام وارد کردن یک کانکتور، دو ورقه فلزی روی یکدیگر خراشیده می شوند. این باعث خراب شدن آبکاری بیرونی در طول زمان می شود و ظرفیت حمل فعلی را کاهش می دهد. این اثر زمانی قوی تر است که کاربر کانکتور را با نیروی بیشتری وصل کند. با این حال، این نمی تواند با پین های پوگو اتفاق بیفتد زیرا تنها عناصر اصطکاکی تعامل بین پیستون و بشکه هستند. این اصطکاک از طریق نیروی فنر داخلی که توسط مهندس محدود و مشخص شده است ایجاد می شود.
5. رابط با تحمل بالا
هیچ نوع کانکتور دیگری مانند کانکتورهای پین pogo دارای سرعت حرکت بالا نیست. این به مهندسان و کاربران آزادی زیادی در هنگام استفاده از کانکتور می دهد.
خطاهای کوچک تولید را می توان با سفر کاری جبران کرد. کانکتورهایی که در داخل گوشی استفاده میشوند، کانکتورهای فنری تخت کوچکی که با کنتاکتهای حسگر اثرانگشت لمس میکردند، روی قاب پشتی گوشی نصب میشدند. در مناطق گرم، پلاستیک قاب پشتی منبسط شده و لنت های تماسی را از اتصال دهنده ها دور می کند. با استفاده از یک اتصال دهنده با سفر طولانی تر، که تحمل بیشتری در برابر چنین تغییر شکل مواد ارائه می دهد، می توان از این امر جلوگیری کرد.
6. اتصال مونتاژ ساده
یکی از ملاحظات اصلی هنگام طراحی یک دستگاه مونتاژ است. انجام اتصالات دستی گران است و نیاز به کار زیادی دارد. با کانکتور برد به برد که از پین های پوگو استفاده می کند، نیازی به تراز دستی نیست. قطعات را می توان به سرعت مونتاژ کرد در حالی که
دارای انعطاف پذیری زیادی از نظر ترتیب مونتاژ. این باعث میشود پینهای پوگو به یک انتخاب محبوب تبدیل شوند. با پین هایی مانند پین پیچ، مهندسان حتی می توانند نصب و اتصال را به طور همزمان ترکیب کنند.
7. جریان جریان پایدار
آخرین نکته پایداری فوق العاده جریان جریان است. پین های پوگو را می توان به صورت جداگانه با نیروها و طرح های فنری خاص مجهز کرد. هنگام افزایش نیروی فنر، پیستون با ثبات بیشتری در برابر بشکه داخل پین فشار داده می شود. این منجر به رسانایی بهتر می شود. طرح های مختلف مانند طراحی توپ و طراحی پوگو جریان بالا نیز منجر به بهبود جریان جریان می شود. نکته کلیدی در اینجا این است که تعداد نقاط تماس بین پیستون و بشکه را به حداکثر برسانید تا احتمال قطع شدن موقت را کاهش دهید. در طول قطع، کل جریان ممکن است از طریق فنر عبور کند که می تواند باعث ذوب شدن فنر و در نهایت منجر به شکست پین شود.
