چگونه از پین Pogo استفاده کنیم؟ - دانش

چگونه از پین Pogo استفاده کنیم؟

معرفی اولیه کانکتور پین POGO

کانکتور Pogo Pin یک کاوشگر فنری است که از پرچ کردن چهار جزء اصلی یک سوزن (Plunger)، یک لوله سوزن (Tube)، یک فنر (Spring) و یک هسته لاستیکی (Housing) از طریق تجهیزات با دقت بالا تشکیل شده است. همچنین به آن پین pogo، انگشتانه فنری، کاوشگر فنری، بارگذاری فنری، کانکتور PogoPin نیز می‌گویند. پایین پین Pogo's Plunger معمولا یک ساختار سطحی شیبدار است. عملکرد ساختار سطح شیبدار این است که اطمینان حاصل شود که پین Pogo در حین کار سوزن (Plunger) را با دیواره داخلی لوله سوزن (Tube) در تماس نگه می دارد تا جریان عمدتاً از سوزن طلاکاری شده (Plunger) عبور کند. و لوله سوزن (لوله) برای اطمینان از پایداری و امپدانس کم پین Pogo.

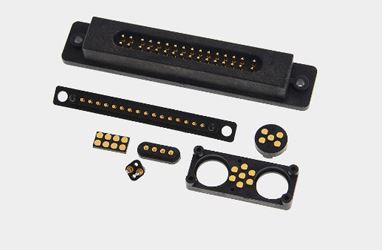

1639100290(1)

ما یک سری از محصولات Pogo Pin را در اختیار شما قرار می دهیم. در صنعت اتصال دهنده، پین pogo یک فناوری اتصال ویژه است. در چند سال گذشته، این فناوری قابل اعتماد توسط برخی از تولیدکنندگان مشهور در سطح جهانی پذیرفته شده و با موفقیت در بیش از صد محصول الکترونیکی خود مانند باتری های تلفن همراه، اتصالات آنتن، سیستم های موقعیت یابی GPS و رایانه های لپ تاپ استفاده شده است. ، تجهیزات بازی های ویدئویی، چراغ های خیابانی در فضای باز، سمعک، گیرنده های رادیویی و غیره.

پارامترهای اساسی اتصال پین POGO

پین پوگو (پینگ): برنجی با روکش طلا (C3604)، ضخامت لایه آبکاری شده با کاربردهای مختلف متفاوت است، به طور کلی، آبکاری نیکل 1.25~2.5um (تبدیل شده به 50~100u")، طلا- آبکاری 0.125um~0.5um (تبدیل به 5u"~20u").

بشکه: برنجی با روکش طلا (C3604)، ضخامت لایه آبکاری شده برای کاربردهای مختلف متفاوت است، به طور کلی، آبکاری نیکل 1.25 ~ 2.5um (تبدیل به 50~100u")، روکش طلا 0.125um ~0.25um (تبدیل به 5u"~10u").

فنر: فولاد ضد زنگ (SUS304) یا سیم فولادی پیانو

محفظه: PA46، PA9T، HTN، LCP (مواد بدون هالوژن، درجه آتش UL94V-0)

پوشش (CAP): PA46، PA9T، HTN، LCP (مواد بدون هالوژن، درجه آتش UL94V-0)

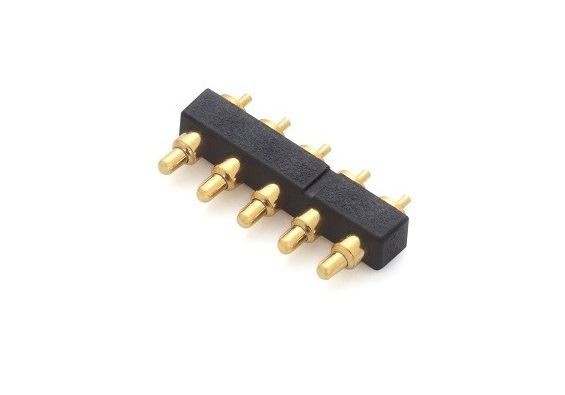

Dip 5pin Pogo Pin connector
