ساختار کانکتور پین pogo
با توسعه بازار و ارتقای فناوری محصول، مصرف کنندگان بیشتر و بیشتر نه تنها به چند کاره بودن محصول محدود می شوند، بلکه ظاهری شیک و ظاهری کوچک و نازک را نیز دنبال می کنند. اما برای ساخت و طراحی، چنین محصولی یک چالش بزرگ برای همه مهندسین محصولات الکترونیکی است. به دلیل فضای طراحی سازه و مشخصات استاندارد کانکتورها، انتخاب مناسب برای تکمیل آن برای مهندسان دشوار است. علاوه بر این، پینهای پوگو از نظر هزینه مونتاژ، عمر سرویس، چرخه نمونه و هزینه در فضای سازه مزایای آشکاری دارند.
عملکرد اصلی پین pogo جریان بیش از حد است که از 20MA-10A متغیر است. اصولاً مقررات سختگیرانه ای در مورد قطر، ارتفاع و الزامات آبکاری پین پوگو وجود دارد.
سوزن پین پوگو به یک سطح صاف در یک نیمکره گرد کوچک نیاز دارد. الزامات طراحی سوزن برای پین های پوگو POGOPIN.

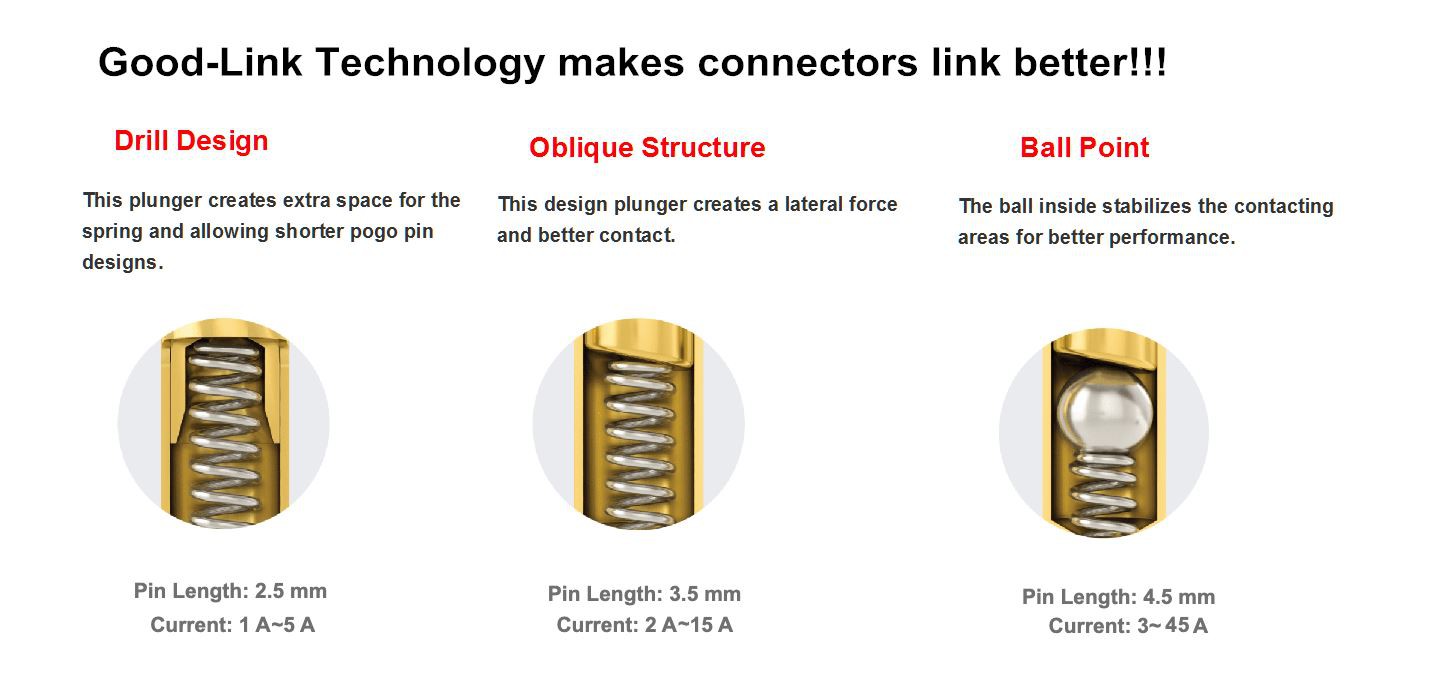

Bevel: برای اطمینان از اینکه سوزن در هنگام کار همیشه با لوله سوزن در تماس است، Tyco Hanze انتهای سوزنی را که در تماس با فنر است به صورت مخروطی برش می دهد. این مفهوم طراحی می تواند امپدانس تماسی کم و پایدار را برای اطمینان از هدایت پایدار محصول تضمین کند. طراحی حفاری پشتی انتخاب خوبی برای اتصال دهنده های کوچک است که می تواند نیازهای کشسانی مشتریان را برآورده کند.
طول فنر مطابق این طرح می تواند از طول لوله سوزن بیشتر باشد. در مورد فضای محدود، طراحی حفاری معکوس می تواند یک ضربه الاستیک پایدار به دست آورد. طرح ته صاف به دلیل شرایط خاصی در ساختار سوزن و لوله سوزن غیر قابل دسترس نخواهد بود که باعث می شود جریان از لوله سوزن عبور کند و دیواره لوله سوزن مستقیماً در امتداد فنر حرکت کند. که باعث می شود مقاومت بیش از حد بزرگ شود و ولتاژ در یک قوس بزرگ کاهش یابد.
