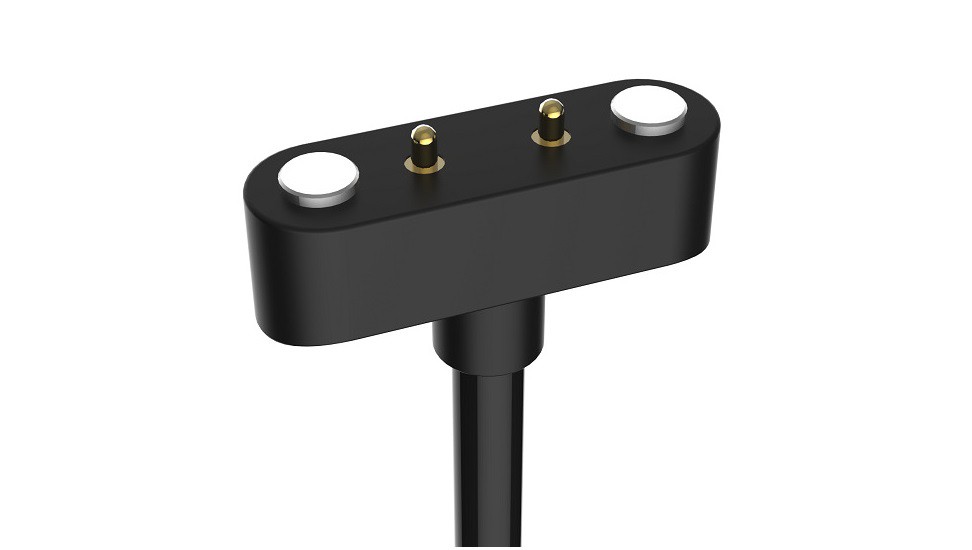

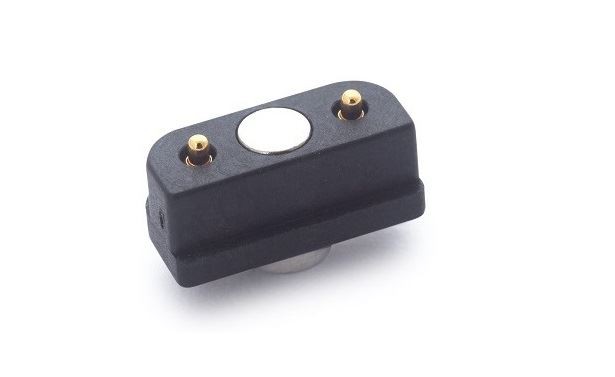

کابل شارژ مغناطیسی پین پوگو

کابل شارژ مغناطیسی پین پوگو

کانکتورهای مغناطیسی که به عنوان اتصال دهنده های آهنربایی، کانکتورهای مغناطیسی و کانکتورهای مغناطیسی نیز شناخته می شوند، برخی از کانکتورهایی هستند که به طور گسترده در دستگاه های الکترونیکی مورد استفاده قرار می گیرند که عمدتاً از پین ها و آهنرباهای پوگو تشکیل شده اند. از طریق طراحی ساختار آهنربا و تماس و جذب آهنربا، اتصال دهنده ای از نوع آهنربا را فراهم می کند که نیروی جذب زیادی دارد و برای سازه های کوچک و محصولات سبک و نازک مناسب است.

ویژگی های اصلی:

1. طول عمر طولانی، تعداد استفاده می تواند به بیش از 100000 بار برسد

2. بدون باز کردن قالب، مناسب برای سفارشی سازی مشتری و صرفه جویی در هزینه

3. نیروی الاستیک را می توان با دقت اندازه گیری و تنظیم کرد

4. حالت های تولید متنوع که برای مشتریان مناسب است (SMT، پلاگین ها و غیره)

5. فاصله کوچک، صرفه جویی در فضا، دادن ساختار پیکربندی انعطاف پذیرتر به طراحان

6. اندوکتانس کم، راه حل با فرکانس بالا بهتر

7. الزامات RoHS و HF (کانکتور) را رعایت کنید

ویژگی محصول:

موقعیت یابی آهنربایی: از آهنرباها برای جذب خودکار، تراز و حتی جلوگیری از حماقت استفاده کنید

ضد افت: رابط مکش به راحتی جدا می شود و رانندگی با دستگاه آسان نیست

عمر طولانی: بیش از 10000 بار

طراحی ضد آب: بالاتر از IP67

زمان شارژ سریع: طراحی 1A-100A انتقال جریان بالا را تحمل کنید

سفارشی سازی: اشکال و سبک های متنوع برای مطابقت با شکل محصول میزبان، بهبود کیفیت محصول و ایجاد امتیاز فروش

ساختار محصول:

یک اتصال دهنده نوع آهنربا شامل یک جزء انتهایی نر و یک جزء انتهایی ماده هم محور با قطعه انتهایی نر است. جزء انتهایی نر شامل یک قسمت لاستیکی حلقه بیرونی اول، یک قسمت لاستیکی حلقه اول، یک آهنربای حلقه اول و دو پین نر است. سوزن های PIN نر از اولین بخش لاستیکی حلقه داخلی عبور می کنند. مجموعه انتهایی ماده شامل اولین بخش لاستیکی حلقه داخلی است. دو قسمت لاستیکی حلقه بیرونی، یک قسمت لاستیکی حلقه داخلی دوم، یک آهنربای حلقه دوم و دو پین پین ماده. یک آهنربای حلقه دوم بین بخش لاستیکی حلقه بیرونی دوم و بخش لاستیکی حلقه داخلی دوم تعبیه شده است. دو سوزن پین ماده روی دو قسمت لاستیکی حلقه داخلی سوراخ شده است. آهنربای حلقه اول مربوط به آهنربای حلقه دوم است و انتهای مخالف آهنربای حلقه دوم از نظر قطبیت مخالف است و دو پین نر مربوط به دو سوزن پین ماده هستند و یک سر سوزن پین زن با یک عدد ارائه شده است. سوراخ کور برای قرار دادن سوزن پین نر.
