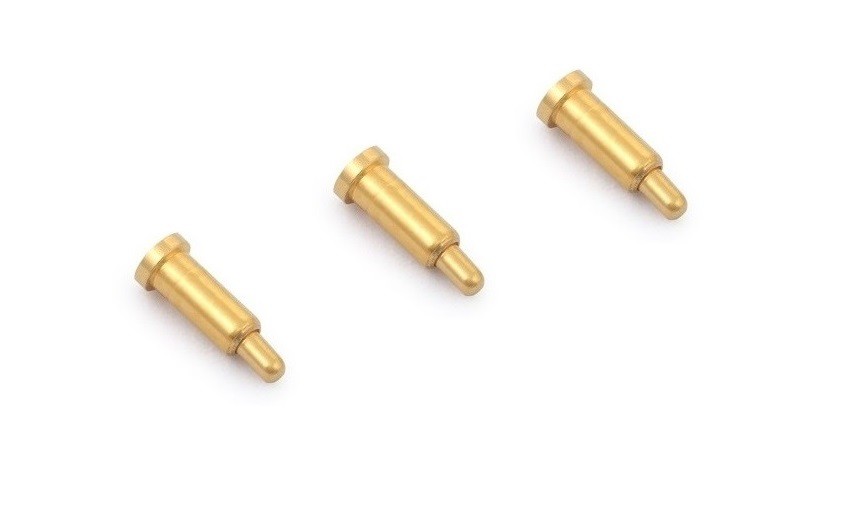

اول از همه، آنچه که "پین پوگو مینیاتوری" است، درست مانند نام، "پین پوگو مینیاتوری" نیز نوعی پین پوگو است، اما حجم آن بسیار کم است و میزان استفاده از فضا بسیار پایین است (صرفه جویی در فضا ویژه )
اولین مورد استفاده از پین های میکرو پوگو است. این یک نوع جدید از سیستم اتصال مناسب برای استفاده در فضای محدود است. اگر محصول به طراحی مسطح نیاز دارد، یا اگر محصول نهایی باید مدولار باشد، باید از اتصال دهنده های جفت اجتناب شود، بنابراین پین های پوگو مینیاتوری انتخاب ایده آلی هستند. کانکتورها مستقیماً روی پدهای تماسی روی برد مدار چاپی فشار داده می شوند.

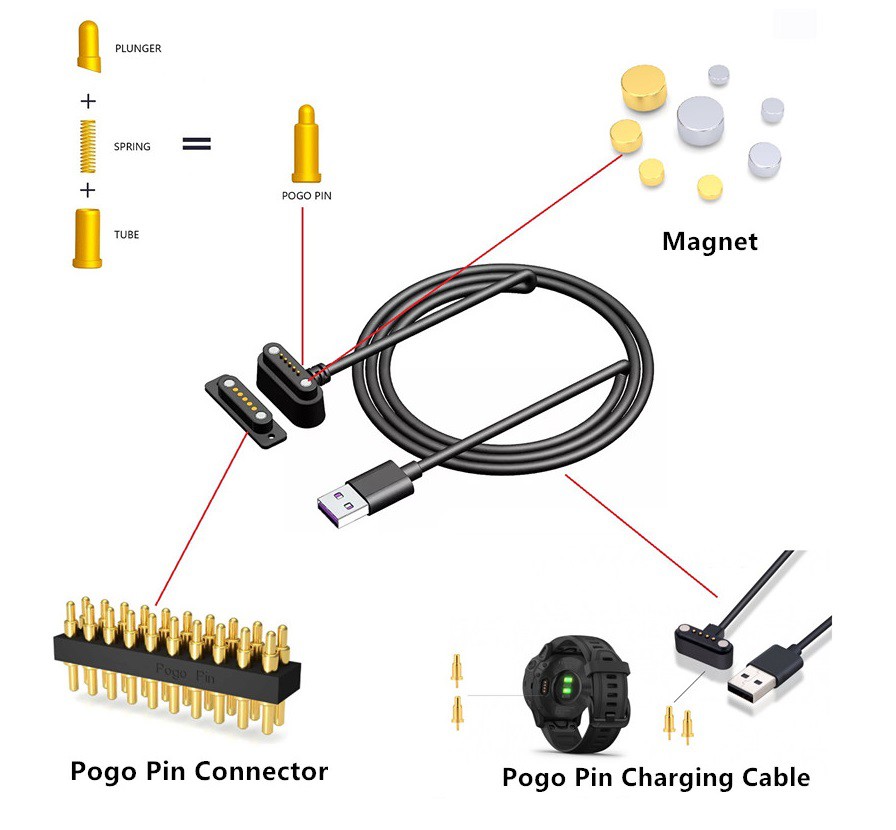

دوم، ویژگی های محصول پین پوگو مینیاتوری. جریان نامی میتواند به 10A برسد، حداقل فاصله پین 0.4 میلیمتر (Through Hole Mount) / 0.3mm (Surface Mount) است، و عمر مفید بیشتر از 50 است،{{6 }} چرخه. با مقاومت در برابر لرزش بالا، می تواند برای انتقال داده یا انتقال جریان ماژول های نازک و سبک تلفن همراه (نمایشگر، جک صدا، شارژ و سایر ماژول ها) مناسب باشد.

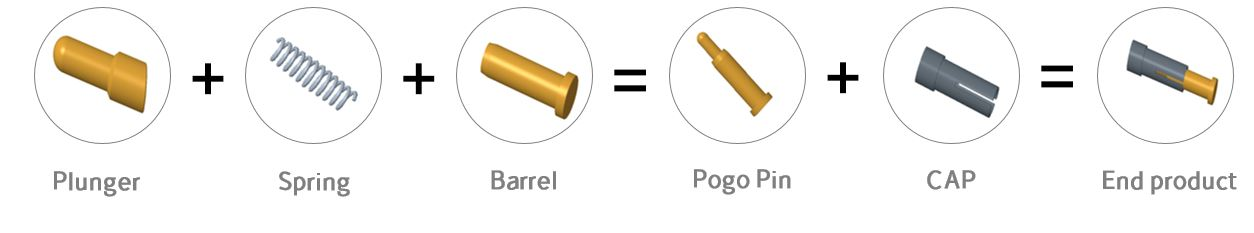

3. ساختار و اصل کار پین پوگو مینیاتوری. مانند یک پین پوگو معمولی، کانکتور مینیاتوری پین پوگو از یک لوله نازک با یک فنر و یک انگشتانه در داخل تشکیل شده است. فنر پین ها را به پدهای تماس روی برد مدار چاپی فشار می دهد و یک تماس الکتریکی قابل اعتماد و مقاوم در برابر لرزش ایجاد می کند.
4. طراحی سفارشی. پین های پوگو مینیاتوری با انتخابی از پین های پوگو سفارشی و از ارتفاع هایی استفاده می کنند که الزامات مشخصات را برآورده می کنند. محصول را می توان به خط تولید مونتاژ تمام اتوماتیک اعمال کرد. انتخابی از طرحهای سفارشی شامل اشکال مختلف محفظههای پین و رابط، محافظها، بستهبندی یا سربرگهای زن مطابقت.
5. طراحی استاندارد. مشتریان می توانند آزادانه طرح را با توجه به نیازهای خاص پروژه انتخاب کنند. علاوه بر ساختارهای نامنظم، مشتریان همچنین می توانند از پایانه های پین پوگو به عنوان استاندارد جدیدی برای محصولات هدر پین تک ردیفی، دو ردیفه یا چند ردیفه استفاده کنند.
