مقدمه ای اساسی برای پین POGO

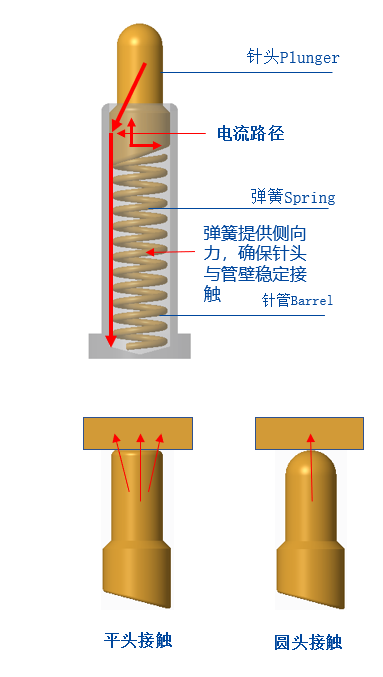

چرا پین POGO دارای یک ساختار مخملی است: پایین غوطه ور پین پوگو معمولاً یک ساختار مخملی است. عملکرد ساختار کیسه دار این است که اطمینان حاصل شود که پین پوگو نگه می دارد سوزن (غوطه ور) در تماس با دیواره داخلی سوزن (لوله) زمانی که آن را در حال کار به طوری که جریان عمدتا از طریق عبور می کند. سوزن طلا اندود (غوطه ور) و سوزن (لوله) برای اطمینان از ثبات و مپدانس پایین پین پوگو.
چرا پین POGO از ساختار سر گرد استفاده می کند؟ از آنجا که پوگو پین معمولاً نسبتاً کوچک است، کشش مورد نیاز چندان قوی نیست. اگر در یک بانک برق یا روشنایی استفاده شود، کشش چهار تا پنجصد گرم یا حتی یک یا دو کیلوگرم است. طبیعتا بهتر است آن را صاف کنیم. ، مساحت تماس سر تخت قابل توجه است، و نیروی آن کافی است تا لایه اکسید سطح تماس را بشکند و آن را به طور کامل تماس برقرار کند. بیشتر سرهای گرد بر روی هدست های بلوتوث TWS و ساعت های دستبند هوشمند استفاده می شوند. حداکثر نیروی الاستیک از ۱۵۰ گرم تجاوز نمی کند (نیروی الاستیک تیمبل جعبه شارژ بین ۲۰ تا ۳۵gf است)، و تماس بین سطح و سطح پراکنده خواهد شد، و ستون مسی در انتهای هدفون شکسته نخواهد شد. لایه اکسید کافی نیست و در نتیجه تماس ضعیف و تماس ضعیفی به وجود می آورد. در این زمان اگر از یک ساختار سر گرد برای ایجاد تماس نقطه به سطح استفاده شود، نیروی الاستیک بر روی یک نقطه جمع می شود و تماس به طور طبیعی بسیار کافی تر خواهد بود.
پارامتر عملکرد / پارامتر عملکرد
پارامترهای عملکرد کلیدی
A. ولتاژ کار: کمتر از 12 ولت DC
B. دارای رتبه فعلی: 1.0 Amperes / پین
C. دمای کار: -40 درجه سانتی گراد تا 85 درجه سانتی گراد.
دمای ذخیره سازی: ۲۵ درجه سانتی گراد+/-۳ درجه سانتی گراد.
E. رطوبت محیط کار: 10٪R.H. تا 90٪ R.H.
F. دوام (زندگی): 10،000 چرخه.
G. مقاومت در برابر تماس: 200 mOhm حداکثر @working سکته مغزی
(در طول سکته مغزی کاری: 200mOhm/Max)
فرایند ساخت پین پوگو
پوگو پین روش مونتاژ / محصول روش مونتاژ
پین (غوطه ور): برنج طلا اندود (C3604)، ضخامت لایه آبکاری با توجه به کاربردهای مختلف متفاوت است. به طور کلی، نیکل اندود 1.25 ~ 2.5um (تبدیل به 50 ~ 100μ") ، و سپس طلا اندود 0.075 ~ 0.75um (تبدیل به 3 ~ 30μ ") ، و یا فرایند آبکاری کامپوزیت.
لوله سوزن (بشکه): برنج طلا اندود (C3604) ، ضخامت لایه آبکاری با مناسبت های مختلف متفاوت است. به طور کلی، نیکل اندود 1.25 ~ 2.5um (تبدیل به 50 ~ 100μ ") ، و سپس طلا اندود 0.075 ~ 0.75um (تبدیل به 3 ~ 30μ ") ، و یا فرایند آبکاری کامپوزیت.
بهار: SUS 304 یا SWP (سیم پیانو)
مسکن: PA46, PA9T, که PA4T و LCP می تواند به عنوان مواد بدون هالوژن استفاده می شود
پوشش (CAP): PA46, PA9T, که PA4T و LCP را می توان از مواد بدون هالوژن ساخته شده
چه پارامترهایی باید هنگام استفاده از پین پوگو در طراحی جلو-پایان تأیید شوند؟
(1) تایید فاصله از هیئت مدیره PCB به سطح تماس از ستون مس در انتهای گوشی (که، ارتفاع کار پین POGO).
(2) تایید فاصله از تخته PCB به سطح پلاستیکی جعبه شارژ (که، حداکثر ارتفاع سوزن پین POGO، سوزن باید این ارتفاع تجاوز نمی کند).
(3) تایید فاصله بین مرکز سوزن پین و مرکز دایره
(تایید اندازه کلاه در هنگام taping بعد، برای جلوگیری از تداخل در طول وصله SMT).
(4) تایید اندازه هیئت مدیره PCB و فضای زیر هیئت مدیره
(بهینه سازی شده و بهبود یافته برای پین POGO).
PS: قطر هیئت مدیره PCB توصیه می شود 1.6mm, و thimble توصیه می شود به یک ساختار از طریق هیئت مدیره ساخته شده به طوری که اثر بهتر است و دارای مزایای زیر: (1) وصله محکم تر است; (2) فضای لوله سوزن افزایش یافته است، سوزن از پیش فشرده بیشتر، و تماس کافی تر است.

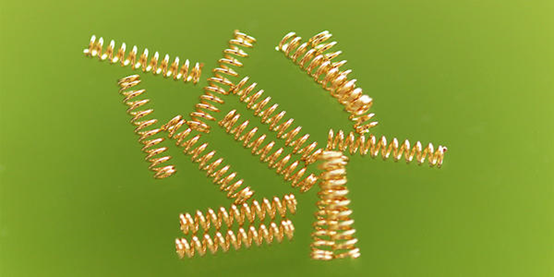

چرا باید ته سوزن را بفهمید: اگر مسطح ساخته شود، جریان توسط بهار انجام خواهد شد که روی بهار الزامات بالایی دارد و بهار آنقدر نازک است که سوختن آن آسان است.
